توضیحات محصول:

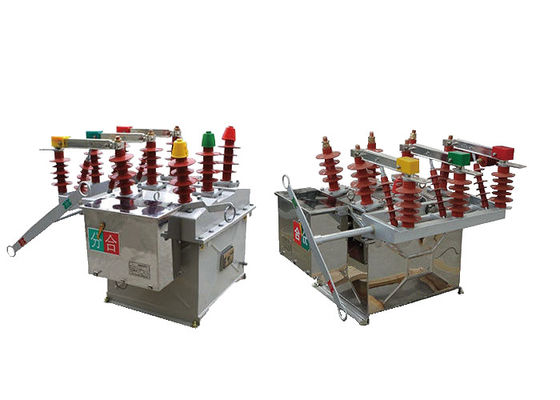

قطع کننده اتوماتیک خلاء ZW8-12 یک نوع خاص از قطع کننده طراحی شده برای استفاده در فضای باز در سیستم های سوئیچینگ ولتاژ بالا است.آن را به طور خاص مناسب برای سه فاز AC درب ولتاژ بالا قطعات با ولتاژ نامی 12kV و فرکانس نامی 50Hz.
عملکرد اصلی قطع کننده مدار ZW8-12 کنترل و محافظت از سیستم های توزیع در شبکه های برق شهری و روستایی 10kV است.این مسئول روشن کردن یا خاموش کردن جریان های بار و همچنین برای قطع جریان های خطای مدار کوتاه است که ممکن است در سیستم برق رخ دهد.
به عنوان یک قطع کننده مدار خلاء، از یک قطع کننده خلاء استفاده می کند تا قوس ایجاد شده را هنگام باز شدن قطع کننده در طول عملیات سوئیچ خاموش کند.قطع کننده های خلاء قابلیت قطع قوس قابل اطمینان را فراهم می کنند و به دلیل قدرت دی الکتریک بالا و عملکرد الکتریکی عالی خود شناخته می شوند.
قطع کننده مدار ZW8-12 به عنوان یکی از گسترده ترین محصولات مورد استفاده، بالغ و پایدار در سیستم برق در نظر گرفته می شود. این بدان معنی است که دارای سابقه طولانی عملکرد موفق است.تعبیه گسترده در زمینه، و قابلیت اطمینان اثبات شده است. آن را به آزمایش های دقیق و مطابق با استانداردهای لازم صنعت برای عملکرد و ایمنی انجام شده است.




 ویژگی:

1قطع کننده اتوماتیک خلاء ZW8-12 با قابلیت ضد آلودگی طراحی شده است. این بدان معنی است که قادر به کار با اطمینان حتی در محیط های دارای آلودگی بالا است.مانند مناطق دارای گرد و غبار سنگین یا انتشارات صنعتیعایق داخلی برای مقاومت در برابر آلودگی طراحی شده است و سطح عایق مورد نیاز را حفظ می کند. علاوه بر این، قطع کننده مدار از عایق ترکیبی هوا و رزین اپوکسی استفاده می کند.که خواص عایق بندی بهبود یافته را فراهم می کند و عملکرد کلی شکسته را بهبود می بخشد.
2قطع کننده داراي مکانیسم فعال سازی ذخیره انرژی موشک است.این مکانیزم کار انرژی مکانیکی را ذخیره می کند که می تواند به سرعت آزاد شود تا تماس های قطع کننده را باز یا ببنددمکانیسم ذخیره انرژی موشک برای عملکرد کارآمد و قابل اعتماد طراحی شده است، تضمین کردن تغییر سریع و موثر قطعات مدار.
3قطع کننده مدار ZW8-12 می تواند با یک سوئیچ جدا کننده یک طرفه (جانب چپ) یا دو طرفه مجهز باشد.این اجازه می دهد تا انعطاف پذیری در پیکربندی و نصب قطع کننده در سیستم switchgearعلاوه بر این، می توان آن را با یک PT خارجی (پوتانسیال ترانسفورم) مجهز کرد، که برای اندازه گیری ولتاژ و اهداف کنترل استفاده می شود.PT خارجی نظارت بر ولتاژ دقیق را تسهیل می کند و به اطمینان از عملکرد مناسب قطع کننده در سیستم ولتاژ بالا کمک می کند.



مزایا:

1این دستگاه مجهز به مکانیزم کار با ذخیره انرژی به وسیله ی بهار از نوع CT23 است.
2.ZW8-12G شامل ZW8-12 شکسته و جدا کننده، که شکسته ترکیبی نامیده می شود، می تواند به عنوان بخش بندی استفاده شود.
3.ساختار شکاف دهنده سه فاز در یک مخزن، اتاق خاموش کردن قوس خلاء سه فاز در یک مخزن فلزی، مواد عایق بین فاز ها و فاز به هر SMC ساخته شده است.
4.عملکرد قابل اعتماد و قدرت عایق بندی بالا.



شرایط:

1دمای محیط: قطع کننده برای کار در محدوده دمای -15°C تا +40°C طراحی شده است.این به این معنی است که می تواند به طور موثر در محیط هایی با دمای پایین به -15 °C و تا 40 °C کار کند.
2فشار باد: قطع کننده می تواند با فشار باد تا 700Pa مقاومت کند، که معادل سرعت باد 34 متر در ثانیه است.این اطمینان حاصل می کند که قطع کننده مدار پایدار و تحت تاثیر باد قوی باقی می ماند.
3ارتفاع: قطع کننده برای نصب در ارتفاع تا 1000 متر بالای سطح دریا مناسب است.
4شدت لرزه ای: قطع کننده برای مقاومت در برابر فعالیت های لرزه ای با سطح شدت تا 8 در مقیاس شدت لرزه ای طراحی شده است.این تضمین می کند که آن را در حال کار باقی می ماند و تحت تاثیر لرزش لرزه ای تا این سطح.




پارامتر فنی:
