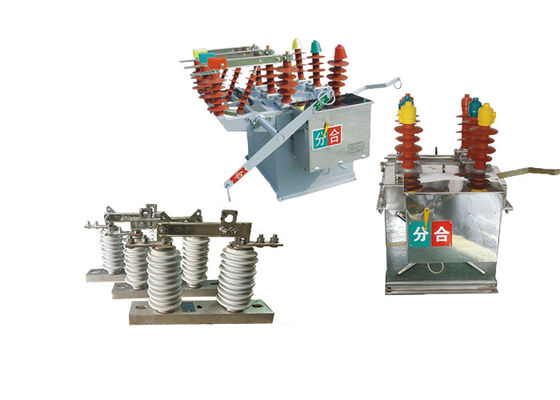

قطع کننده مدار سه فاز ایندوتریال وکیوم مطابقت با GW9 630A Hookstick Switch برای محافظت

قطع کننده مدار سه فاز ایندوتریال وکیوم مطابقت با GW9 630A Hookstick Switch برای محافظت

توضیحات محصول:

قطع کننده اتوماتیک خلاء ZW8-12 یک نوع قطعات الکتریکی است که معمولاً در سیستم های انتقال و توزیع برق استفاده می شود.آن را برای کار در محیط های بیرونی طراحی شده است و برای ولتاژ حداکثر 12kV و فرکانس 50Hz نامگذاری شده است.

عملکرد اصلی قطع کننده مدار ZW8-12 این است که جریان جریان الکتریکی را در صورت اضافه بار یا شکست مدار کوتاه قطع کند.این به محافظت از تجهیزات الکتریکی پایین رودخانه از آسیب و جلوگیری از قطع برق کمک می کند.

قطع کننده مدار ZW8-12 به ویژه برای استفاده در سیستم های توزیع برای شبکه های برق شهری و روستایی که با 10kV کار می کنند مناسب است.این یک محصول بالغ و قابل اعتماد است که به طور گسترده ای در صنعت برق برای سال های بسیاری استفاده شده است.

یکی از مزایای اصلی قطع کننده مدار ZW8-12 استفاده از قطع کننده های خلاء است.قطع کننده های خلاء در قطع جریان های الکتریکی بسیار کارآمد هستند و به دلیل طول عمر طولانی و نیاز به نگهداری کم شناخته شده انداین باعث می شود قطع کننده مدار ZW8-12 یک راه حل مقرون به صرفه و قابل اعتماد برای سیستم های توزیع برق باشد.

سوئیچ چوبی GW9-10 یک سوئیچ الکتریکی بلند ولتاژ قابل حمل است که برای جدا کردن مدارهای الکتریکی برای نگهداری و تعمیر استفاده می شود.به طور معمول در سیستم های انتقال و توزیع ولتاژ متوسط تا بالا استفاده می شود.

جدا کننده الکتریکی Loadbuster طراحی شده است تا قابل حمل باشد و به راحتی به محل مورد نیاز منتقل شود.معمولاً از چند کیلووولت تا چند صد کیلووولت.

این سوئیچ برای جدا کردن یک بخش از سیستم برق برای مقاصد تعمیر و نگهداری استفاده می شود. این سوئیچ دارای شاخص های بصری است که نشان می دهد آیا سوئیچ باز یا بسته است،که به اپراتورها امکان می دهد وضعیت مدار را بدانند..

جدا کننده الکتریکی Loadbuster می تواند برای طیف گسترده ای از برنامه ها، از جمله اتصال و جدا کردن مدارها، و همچنین برای زمین زدن و از انرژی تجهیزات استفاده شود.آن را با ویژگی های ایمنی برای محافظت از اپراتورها از خطرات الکتریکی طراحی شده است، مانند مواد عایق که از تماس تصادفی با قطعات زنده جلوگیری می کنند.

استفاده از این سوئیچ آسان است و حداقل آموزش لازم برای استفاده از آن است. این سوئیچ دارای تیغه های قابل تعویض است که می تواند به راحتی جایگزین شود، که انعطاف پذیری و انعطاف پذیری بیشتری را فراهم می کند.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطعات مدار خلاء استفاده شود!!

ویژگی:

عملکرد حفاظت از میکرو کامپیوترها

1.این دارای یک عملکرد حفاظت از جریان سه مرحله ای است: حرکت سریع، حرکت سریع محدود به زمان و محافظت از جریان بیش از حد.

2تنظیم انعطاف پذیر از ویژگی های زمان بندی سریع و آهسته

3کاربران می توانند مقادیر حفاظت و تاخیر را تنظیم کنند.

عملکرد بازپوشیدن

1.تا سه عملیات بازپوشاندن را می توان تنظیم کرد.

2کاربران می توانند آزادانه تعداد عملیات بازپوشاندن و فواصل بازپوشاندن مختلف را انتخاب کنند.

3.این تابع شتاب قبل از دوباره بسته شدن ، شتاب پس از دوباره بسته شدن و انتخاب هماهنگی دنباله دار را دارد.

عملکرد بازسازی شبکه

1.شامل قفل ولتاژ پایین، قفل مجدد خودکار، قفل مجدد کوتاه مدت، قفل مجدد مداوم، قفل مجدد ولتاژ پایین، تنظیم مجدد خودکار، فعال سازی کوتاه مدت ارزش محافظت در حالت آماده،و فعال کردن مداوم ارزش محافظت در حالت آماده.

2کنترل هوشمند توزیع شده می تواند با توجه به عملکرد پیش تنظیم شده در طول عملیات شبکه حلقه ای تحقق یابد.

3.وقتی یک خطای شبکه رخ می دهد، به طور خودکار خطای را پاک می کند، منطقه خطای را جدا می کند، قدرت را به طور خودکار انتقال می دهد و قدرت را به ناحیه غیر خطای بازگرداند.


ساختار:

1قطع کننده خلاء: قطع کننده خلاء قلب قطع کننده مدار است. این شامل یک تماس ثابت و یک تماس متحرک است که در یک اتاق خلاء مهر و موم شده است. هنگامی که قطع کننده کار می کند,تماس ها از هم جدا می شوند و یک قوس ایجاد می کنند. نقش قطع کننده خلاء خاموش کردن قوس و قطع قابل اعتماد جریان است.
2مکانیسم کار: قطع کننده دارای مکانیسم کار است که مسئول باز کردن و بستن تماس ها است.مکانیسم هیدرولیک، یا مکانیسم کار الکترومغناطیسی. مکانیسم کار تضمین می کند کار بدون مشکل و قابل اعتماد از قطع کننده مدار.
3محفظه عایق بندی: قطع کننده در محفظه عایق بندی قرار دارد که از عوامل خارجی مانند رطوبت، گرد و غبار و آلاینده ها محافظت می کند.محفظه به طور معمول از مواد عایق با کیفیت بالا ساخته شده است تا قدرت دی الکتریک و خواص عایق مورد نیاز را حفظ کند.
4سیستم کنترل و حفاظت: قطع کننده مدار ZW8-12 شامل یک سیستم کنترل و حفاظت برای نظارت و کنترل عملکرد آن است. این سیستم شامل سنسورهای مختلف، رله ها،و دستگاه های کنترل برای تشخیص شرایط غیر طبیعی، واردات سیگنال را فراهم می کند و شروع به باز کردن یا بسته شدن قطعات می کند.
5ترمینال های اتصال: قطع کننده دارای ترمینال های اتصال برای اتصالات الکتریکی ورودی و خروجی است. این ترمینال ها اجازه اتصال کابل های برق یا بسبار ها را می دهند.که جریان جریان را از طریق قطع کننده اجازه می دهد.
6اجزای کمکی و کنترل: اجزای کمکی و کنترل اضافی ممکن است در قطع کننده برای افزایش عملکرد آن وجود داشته باشد. این می تواند شامل سوئیچ های کمکی باشد.ترانسفورماتورهای ولتاژ، ترانسفورماتورهای جریان و سایر لوازم ضروری برای نظارت، اندازه گیری و کنترل پارامترهای الکتریکی.

درخواست

1توزیع برق: قطع کننده های مدار خلاء در فضای باز به طور گسترده ای در سیستم های توزیع برق برای تغییر و محافظت از ترانسفورماتورهای توزیع، تغذیه کننده ها و سایر تجهیزات استفاده می شوند.معمولاً روی ستونهای بیرونی نصب می شوند.، ایستگاه های فرعی و دستگاه های اتصال.

2انرژی های تجدید پذیر در مقیاس خدمات عمومی: قطع کننده های مدار خلاء در فضای باز در پروژه های انرژی های تجدید پذیر در مقیاس خدمات عمومی مانند مزارع بادی و خورشیدی برای تغییر و محافظت از اینورترها و سایر تجهیزات استفاده می شود.

3سیستم های راه آهن: قطع کننده های مدار خلاء بیرونی در سیستم های راه آهن، مانند سیستم های سیگنال و زیرساخت های راه آهن، برای تغییر و محافظت از تجهیزات الکتریکی استفاده می شوند.

4.عملیات معدن: قطع کننده های مدار خلاء بیرونی در عملیات معدن برای تغییر و محافظت از تجهیزات الکتریکی در محیط های بیرونی خشن استفاده می شود.

5صنعت نفت و گاز: قطع کننده های مدار خلاء در خارج از خانه در صنعت نفت و گاز برای تغییر و محافظت از تجهیزات الکتریکی مانند پمپها، کمپرسورها و خط لوله استفاده می شود.

پارامتر فنی:

ZW8-12


GW9-10
