جداکننده برق با کنترل کننده هوشمند با مطابقت با سوئیچ هوک استیک از ارتباطات پشتیبانی می کند

جداکننده برق با کنترل کننده هوشمند با مطابقت با سوئیچ هوک استیک از ارتباطات پشتیبانی می کند

توضیحات محصول:

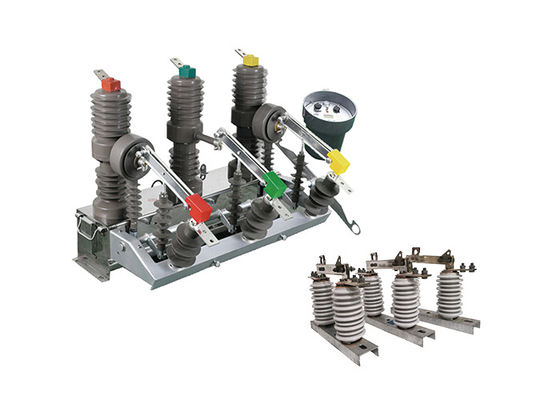

ZW32 سری هوشمند مرز برقی sectionlizer یک تجهیزات توزیع بیرونی با ولتاژ نامی 12kV و سه فاز جریان متناوب 50Hz است.این به طور عمده برای باز و بسته شدن جریان بار استفاده می شود، جریان بیش از حد و جریان مدار کوتاه در سیستم برق.این مناسب برای حفاظت و کنترل در سیستم توزیع برق ایستگاه های فرعی و شرکت های صنعتی و معدن،و همچنین مکان هایی که شبکه برق روستایی به طور مکرر مورد استفاده قرار می گیرد. قطع کننده دارای ویژگی های حجم کوچک، وزن سبک، ضد انطباق، نگهداری رایگان و غیره است. می تواند با شرایط سخت آب و هوایی و محیط کثیف سازگار شود.

GW9-10 یک نوع سوئیچ الکتریکی است که برای جدا کردن یک بخش از یک خط انتقال برق برای تعمیر و نگهداری استفاده می شود.معمولا در سیستم های الکتریکی ولتاژ بالا استفاده می شود، مانند آنهایی که توسط شرکت های برق برای انتقال برق در مسافت های طولانی استفاده می شوند.

این سوئیچ بر روی یک سازه فوقانی مانند یک برج انتقال یا قطب نصب شده است و برای مقاومت در برابر شرایط زیست محیطی سخت در سیستم های الکتریکی در فضای باز طراحی شده است.داراي يک عمودي، یا حرکت بالا و پایین برای اتصال یا جدا کردن تماس های سوئیچ، که به طور معمول از مس یا سایر مواد رسانا ساخته شده است.

سوئیچ چوب قلاب طراحی شده است تا یک شکستن قابل مشاهده در خط انتقال را فراهم کند و به پرسنل تعمیر و نگهداری اجازه دهد بدون خطر ضربه الکتریکی یا آسیب به تجهیزات به طور ایمن در خط کار کنند.اغلب در کنار سایر وسایل ایمنی استفاده می شودبرای محافظت از سیستم الکتریکی و افرادی که روی آن کار می کنند.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.

معرفي کنترل کننده:

کنترل کننده از ارتباطات از طریق رابط 485/232 پشتیبانی می کند که امکان نظارت و کنترل از راه دور را فراهم می کند. همچنین می تواند از طریق فیبر نوری یا اتصالات بی سیم ارتباط برقرار کند.
هنگامی که یک سوئیچ سنگین تشخیص داده می شود، این دستگاه به طور خودکار در صورت نقص دائمی روند پرتاب را تسریع می کند. این ویژگی به محافظت از سیستم در برابر آسیب در چنین شرایطی کمک می کند.
بسته شدن و بازپرداخت از راه دور / دستی: کاربر دارای گزینه ای برای بسته شدن و بازپرداخت از راه دور یا دستی مدار است.اگر کاربر فراموش کند که در هنگام بازگرداندن برق پس از تعمیر یک خط، سوئیچ زمین را خارج کند.، دستگاه می تواند روند پرتاب را برای اطمینان از ایمنی تسریع کند.
این ویژگی انعطاف پذیری را در تعیین تأخیر مناسب قبل از بسته شدن مجدد مدار پس از نقص فراهم می کند.
مدار بسته شدن پرش کنترل کننده شامل یک طراحی ضد سوء استفاده است. این شامل یک عملکرد ضد پرش برای جلوگیری از بسته شدن ناخواسته مدار است.
کنترل کننده می تواند بین خطاهای درون منطقه و خارج از منطقه بر اساس جریان صفر دنباله ای تفاوت قائل شود.این قابلیت به شناسایی محل نقص کمک می کند و امکان رفع مشکلات و نگهداری هدفمندتر را فراهم می کند.
جلوگیری از اشتباهات عملیاتی: سوئیچ کنترل از راه دور برای جلوگیری از اشتباهات عملیاتی طراحی شده است. این ویژگی طراحی تضمین می کند که سوئیچ به طور تصادفی تحریک نمی شود،در نتیجه خطر اعمال ناخواسته را کاهش می دهد..

ویژگی:

1ولتاژ و جریان نامی: قطع کننده برای سیستم های سه فازی AC با ولتاژ نامی مناسب برای تجهیزات توزیع بیرونی طراحی شده است.آن را در فرکانس 50Hz کار می کند و دارای محدوده فعلی نامی از 630A به 1250Aاین جریان بالاتر باعث می شود که آن را برای برنامه هایی که در آن بار های قدرت بالاتر درگیر هستند مناسب کند.

2ظرفیت مدار کوتاه: قطع کننده مدار دارای یک درجه بندی جریان مدار کوتاه 20kA است. این بدان معنی است که می تواند به طور موثر جریان های خطا را تا 20،000 آمپر قطع و مدیریت کند.ارائه حفاظت قابل اعتماد در برابر مدار کوتاه و محدود کردن آسیب های احتمالی به سیستم الکتریکی.

3حفاظت و کنترل سیستم: هدف اصلی این قطع کننده محافظت و کنترل سیستم الکتریکی است.آن را برای قطع جریان جریان در طول شرایط بیش از حد جریان طراحی شده استاز طریق قطع جریان، به جلوگیری از آسیب به تجهیزات و اطمینان از ایمنی سیستم کمک می کند.

4استفاده در خارج از منزل: این قطع کننده به طور خاص برای استفاده در خارج از منزل طراحی شده است، که آن را برای برنامه های کاربردی در سیستم های توزیع مختلف در خارج از منزل مناسب می کند.ساخت و ساز محکم و محفظه محافظ آن را قادر می سازد تا در برابر عوامل محیطی مانند شرایط آب و هوایی مقاومت کند، گرد و غبار و رطوبت

5کاربردهای صنعتی و معدن: قطع کننده برای تاسیسات صنعتی و معدن که توزیع برق قابل اعتماد و کارآمد بسیار مهم است مناسب است.قدرت جریان بالا و طراحی قوی آن را مناسب برای رسیدگی به خواسته های قدرت ماشین آلات سنگین و تجهیزات به طور معمول در عملیات صنعتی و معدن یافت می شود.

6محیط های روستایی و مکرر عملیات: نصب و استفاده از قطع کننده آسان است، که آن را برای مناطق روستایی و مکان هایی که نیاز به عملیات مکرر دارند مناسب می کند.طراحی کاربر پسند و عملکرد قابل اعتماد آن اطمینان از عملکرد و نگهداری بدون مشکل حتی در محیط های دشوار.

مزیت:

1طراحی کامپکت: قطع کننده خلاء ZW32-12 با اندازه کوچک طراحی شده است، که اجازه استفاده موثر از فضا در تاسیسات الکتریکی را می دهد.طراحی فشرده آن را برای نصب در مکان های محدود مناسب می کند، مانند در زیر ایستگاه های فشرده یا اتاق های سوئیچینگ.

2ساخت سبک: قطع کننده مدار ZW32-12 با استفاده از مواد سبک ساخته شده است که وزن کلی آن را کاهش می دهد.,و نصب، به حداقل رساندن تلاش فیزیکی مورد نیاز در طول مراحل نصب و نگهداری.

3کار بدون نگهداری: قطع کننده خلاء ZW32-12 برای کار بدون نگهداری طراحی شده است. از قطع کننده های خلاء استفاده می کند.که نیاز به نگهداری منظم یا تعویض رسانه های خاموش کننده قوس ندارنداین ویژگی نیاز به فعالیت های نگهداری معمول را کاهش می دهد و زمان و منابع را صرفه جویی می کند.

4اقدامات ضد-کوندنز: قطع کننده مدار ZW32-12 شامل اقدامات ضد-کوندنز برای جلوگیری از جمع آوری رطوبت و تهویه در داخل تجهیزات است.این اقدامات ممکن است شامل استفاده از مواد مقاوم در برابر رطوبت باشد، تکنیک های مهر و موم و سیستم های تهویه هوا برای اطمینان از عملکرد قابل اعتماد حتی در محیط های مرطوب.

5مقاومت در برابر شرایط آب و هوایی نامطلوب و محیط های کثیف: قطع کننده مدار ZW32-12 برای مقاومت در برابر شرایط آب و هوایی نامطلوب و محیط های کثیف طراحی شده است.با مواد محکم و پوشش های محافظتی ساخته شده است که مقاومت در برابر رطوبت را فراهم می کند، گرد و غبار و سایر آلاینده های محیطی. این اطمینان از قابلیت اطمینان و عملکرد قطع کننده را حتی در محیط های بیرونی یا صنعتی دشوار تضمین می کند.

ساختار

1. سوئیچ ولتاژ بالا نصب شده بر روی ستون با اتاق خاموش کردن قوس خلاء دارای عملکرد قطع پایدار و قابل اعتماد است.بدون نگهداری، اندازه کوچک، وزن کم و عمر طولانی.

2. سوئیچ بار یک ساختار کاملا بسته با عملکرد مهر و موم خوب، رطوبت و قابلیت های پیشگیری از شبنم را اتخاذ می کند، مناسب برای استفاده در مناطق با دمای بالا و مرطوب است.

3. سوئیچ بار می تواند به صورت دستی یا الکتریکی برای باز و بسته شدن کار کند و همچنین می تواند از راه دور کنترل شود.

4مکانیسم کار نوآورانه، ساده، قابل اعتماد در عمل، کوچک در اندازه و دارای یک عمر مکانیکی تا 10،000 عملیات است. موتور ذخیره انرژی یک موتور مقناطیس دائمی DC است،و سطح ولتاژ می تواند از -220V انتخاب شود، 110 ولت، 48 ولت، یا 24 ولت

پارامتر فنی:

ZW32-12

GW9-10
