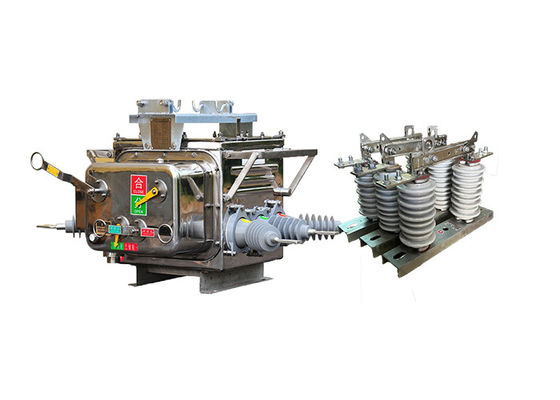

قطع کننده مدار خلاء الکتریکی 15kV با کنترل کننده هوشمند نصب آسان با استفاده از هوک استیک ولتاژ بالا

قطع کننده مدار خلاء الکتریکی 15kV با کنترل کننده هوشمند نصب آسان با استفاده از هوک استیک ولتاژ بالا

توضیحات محصول:

ZW20-12 ((F) قطع کننده خلاء مناسب برای سه فاز AC 50Hz، خطوط توزیع 10kV است.

این دستگاه از ZW20-12 با ولتاژ بالا AC در فضای باز، دستگاه کنترل مرزی، کامپیوتر دستی PDA و غیره تشکیل شده است.آن را به طور الکتریکی توسط پلگ هواپیمایی و درب مهر و موم کابل کنترل متصل.

مدل مفید دارای توابع تشخیص خطا، کنترل حفاظت و ارتباطات است.و می تواند به طور خودکار جداسازی مناطق خطای و تامین برق عادی مناطق سالم را در مدت زمان بسیار کوتاه پس از وقوع خطای کامل کند، و نظارت چند وظیفایی را تحقق بخشید.سیستم توزیع وضعیت نگهداری سیستم اطلاعات جغرافیایی نمایش آنلاین اتوماسیون توزیع با کمک کامپیوتر مرحله پیشرفته.

چوب های گرماهای بالا GW9-10 به طور معمول در سیستم های انتقال و توزیع ولتاژ بالا برای جدا کردن بخش هایی از شبکه برای تعمیر و نگهداری استفاده می شود.آنها همچنین به عنوان یک دستگاه ایمنی برای محافظت از کارگران در برابر خطرات الکتریکی استفاده می شود، مانند تماس تصادفی با قسمت های زنده سیستم.

آنها برای تحمل ولتاژ و جریان های بالا طراحی شده اند و اغلب در مکان های بیرونی نصب می شوند، جایی که آنها در معرض شرایط محیطی خشن مانند دمای شدید، باد,باران و گرد و غبار. بنابراین، آنها ساخته شده برای تحمل این شرایط و اغلب از مواد ماندگار مانند فولاد یا آلومینیوم ساخته شده است.

چوب های بلند ولتاژ در انواع مختلف و پیکربندی ها، بسته به کاربرد خاص و الزامات، وجود دارد. به عنوان مثال، برخی از چوب ها برای استفاده در داخل خانه طراحی شده اند.در حالی که برخی دیگر برای استفاده در فضای باز مناسب هستندبرخی از آن ها برای کار دستی طراحی شده اند، در حالی که برخی دیگر خودکار هستند و می توانند از راه دور کار کنند.

علاوه بر عملکرد اصلی آنها در منزوی کردن مدارها، چوب های قلاب همچنین ویژگی های مهم دیگری دارند، مانند ارائه یک نشانه بصری از وضعیت آنها (باز یا بسته) ،و اطمینان حاصل کنید که مدار در هنگام باز کردن عایق انرژی ندارد.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.



ویژگی های کنترل کننده:

کنترل کننده ترمینال هوشمند با حفاظت، کنترل خودکار، چک / پرس و جو، ارتباطات، مدیریت نرم افزار و سایر توابع.

1 کاملا فعال است

· حفاظت کامل از خط، کنترل از راه دور، هشدار، نظارت از راه دور و سایر توابع.

2 کم هزینه و عملی

· شبکه GSM بدون هیچ سرمایه گذاری سخت افزاری ارتباطی، خرید یک کارت سیم برای باز کردن سرویس SMS؛

استفاده از تلفن های همراه مشخص شده، رمزگذاری اطلاعات، تأیید رمز عبور و سایر ابزارهای امنیتی؛

· ماژول GSM می تواند شماره تلفن همراه را مشخص کند، فقط عمر تلفن همراه را بپذیرد؛

· رمزگذاری پیام های متنی برای کنترل از راه دور و دیگر نقاط کنترل. · رمزگذاری پیام های متنی که کنترل زندگی، مانند کنترل از راه دور.

· پیش تنظیم - تایید - اجرا - بازگشت به حالت کنترل از راه دور مدرسه، برای اطمینان از ایمنی کنترل سیستم، برای جلوگیری از خرابی.

4 آسان برای ساخت سیستم

· نیازی به راه اندازی خطوط ارتباطی و عیب یابی خطوط ارتباطی نیست.

· به سادگی ترمینال نظارت هوشمند SMS را به درستی نصب کنید، سیم کارت را وارد کنید، شماره تلفن همراه تعیین شده را تنظیم کنید و سیستم شروع به کار می کند.

5 نظارت موبایل در هر زمان و هر جا

· در هر مکانی که سیگنال وجود دارد، می توان آن را در زمان واقعی نظارت و مشاهده کرد، بدون نیاز به پرسنل ویژه ای برای نظارت.


ویژگی:

1 توانایی قوی ضد آلودگی، مقاومت بالا در برابر قدرت دمای بالا و پایین، بدون خطر احتراق و انفجار.

2 ساختار کاملا بسته شده، جعبه پر از گاز SF6، مهر و موم خوب، مناسب برای مناطق با دمای بالا و مرطوب است.

3 ساخته شده در CT، جریان خروجی برای دستگاه کنترل هوشمند برای تجزیه و تحلیل اطلاعات، و نسبت می تواند تنظیم شود، ترمینال اتصال به ترمینال مربوطه متصل می شود.

مکانیسم کار جدید، ساده، کوچک، سبک وزن، کار ایمن و قابل اعتماد است.

۵. چگونه می توان به "مخزن انرژی"، "نقطه ها" و "مجموعه ها" اشاره کرد؟

کاربرد:

1زیر ایستگاه های توزیع برق: سوئیچ ZW20 به طور معمول در زیر ایستگاه های توزیع برق، در داخل و خارج از خانه استفاده می شود.و حفاظت از خطا در شبکه های توزیع.

2کارخانه های صنعتی: سوئیچ ZW20 در کارخانه های صنعتی مورد استفاده قرار می گیرد که در آن توزیع برق ولتاژ متوسط مورد نیاز است.مانند موتورها، ترانسفورماتورها و ژنراتورها

3ساختمان های تجاری: این سوئیچ در ساختمان های تجاری از جمله مراکز خرید، مجتمع های اداری و بیمارستان ها برای توزیع برق قابل اعتماد و ایمن استفاده می شود.آن را تضمین می کند انتقال بار کارآمد و حفاظت از بار های الکتریکی حیاتی.

4سیستم های انرژی تجدید پذیر: سوئیچ ZW20 برای سیستم های انرژی تجدید پذیر مانند نیروگاه های خورشیدی و مزارع بادی مناسب است.آن را تسهیل تغییر و حفاظت از مدار ولتاژ متوسط در این سیستم.

5برق رسانی راه آهن: سوئیچ در پروژه های برق رسانی راه آهن برای کنترل و محافظت از منبع برق به شبکه های راه آهن استفاده می شود.این سیستم توزیع انرژی قابل اعتماد و ایمن برای عملیات قطار را تضمین می کند..

6عملیات معدن: سوئیچ ZW20 در عملیات معدن برای کنترل و محافظت از تجهیزات الکتریکی و شبکه های توزیع برق در معادن زیرزمینی و سطحی استفاده می شود.

7مراکز داده: سوئیچ در مراکز داده برای اطمینان از توزیع برق قابل اعتماد و حفاظت از زیرساخت های حیاتی فناوری اطلاعات استفاده می شود.این امکان را می دهد تا به طور موثر تغییر بار و حفاظت در برابر نقص های الکتریکی.

8صنعت نفت و گاز: سوئیچ ZW20 در صنعت نفت و گاز برای کنترل و محافظت از تجهیزات الکتریکی در پالایشگاه ها، خط لوله ها و سیستم عامل های دریایی استفاده می شود.

9پروژه های زیربنایی: سوئیچ در پروژه های زیربنایی مختلف مانند فرودگاه ها، بنادر دریایی و استادیوم ها برای توزیع و حفاظت از برق قابل اعتماد استفاده می شود.

10.آب و تصفیه آب فاضلاب: سوئیچ ZW20 در آب و تصفیه آب فاضلاب برای کنترل و حفاظت از تجهیزات الکتریکی در ایستگاه های پمپ، کارخانه های تصفیه استفاده می شودو شبکه های توزیع.




حالت:

1قطع کننده اتوماتیک خلاء ZW20-12 ((F) برای کار با اطمینان در طیف گسترده ای از دمای هوای محیطی، از -40 °C تا +70 °C طراحی شده است.این تحمل دمایی تضمین می کند که قطع کننده می تواند به طور موثر در شرایط آب و هوایی مختلف کار کند.

2این قطع کننده برای نصب در ارتفاعات بیش از 3000 متر از سطح دریا مناسب است. این سازگاری ارتفاع اجازه می دهد تا در مکان های مختلف جغرافیایی انعطاف پذیر باشد.

3قطع کننده مدار ZW20-12 ((F) برای مقاومت در برابر آلودگی هوا ناشی از گرد و غبار، دود، گاز های خوردنی، بخار یا اسپری نمک ساخته شده است.که به استانداردهای سطح آلودگی کلاس چهارم پاسخ می دهد، تضمین می کند که قطع کننده انعطاف پذیر و عملیاتی حتی در محیط های چالش برانگیز و خوردنی باقی بماند.

4.با حداکثر سرعت باد 34 متر در ثانیه (معادل 700 Pa در سطح سیلندر) ، قطع کننده می تواند باد های قوی را بدون به خطر انداختن عملکرد یا ثبات آن تحمل کند.این مقاومت سرعت باد تضمین می کند که عملکرد قابل اعتماد قطع کننده در شرایط شدید آب و هوا.

5قطع کننده برای به حداقل رساندن تاثیر لرزش های خارجی یا حرکات زمین بر عملکرد آن طراحی شده است.ساخت و ساز آن و مکانیسم های داخلی آن به گونه ای طراحی شده اند که لرزش ها را جذب و خنک کنند، اطمینان حاصل شود که قطع کننده توسط اختلالات خارجی تحت تاثیر قرار نمی گیرد.

6قطع کننده مدار ZW20-12 ((F) برای محدود کردن تداخل الکترومغناطیسی ایجاد شده (EMI) در سیستم ثانویه طراحی شده است. دامنه EMI ایجاد شده در سیستم ثانویه بیش از 1.6kV نیست,اطمینان از اینکه قطعات قطع کننده باعث ایجاد اختلال های الکترومغناطیسی بیش از حد نمی شوند که می توانند در عملکرد سایر تجهیزات متصل اختلال ایجاد کنند.




پارامترهای فنی:

ZW20-12 ((F)

GW9-10
