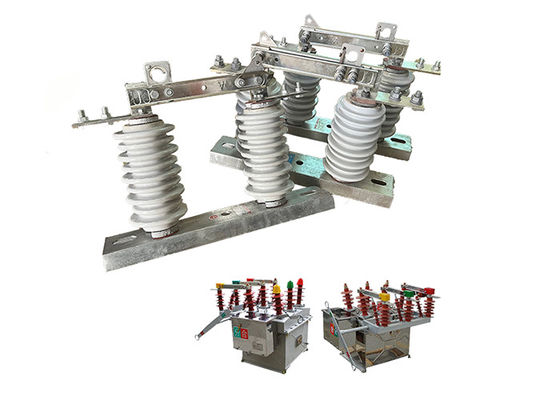

630A ولتاژ بالا Air Break Disconnect Switch GW9 صنعتی یک فاز عمودی قطعات قطعات قطعات قطعات قطعات قطعات با نصب آسان

630A ولتاژ بالا Air Break Disconnect Switch GW9 صنعتی یک فاز عمودی قطعات قطعات قطعات قطعات قطعات قطعات با نصب آسان

توضیحات محصول:

سوئیچ قطع ولتاژ بالا یک نوع سوئیچ الکتریکی است که در سیستم های برق ولتاژ بالا برای جدا کردن بخش هایی از شبکه به منظور نگهداری یا ایمنی استفاده می شود.سوئیچ به طور معمول بر روی یک قطب یا دیگر ساختار پشتیبانی نصب شده است و برای قطع یک خط برق بالا از بقیه سیستم استفاده می شود.

سوئیچ های قطع ولتاژ بالا برای مدیریت ولتاژ و جریان های بالا طراحی شده اند و اغلب در مکان های بیرونی نصب می شوند.آنها شامل مجموعه ای از تماس های ثابت و متحرک هستند که با یک شکاف هوا از هم جدا شده اندهنگامی که سوئیچ در موقعیت بسته است، تماس ها با یکدیگر در تماس هستند، اجازه می دهد تا جریان از طریق مدار جریان داشته باشد. هنگامی که سوئیچ باز می شود، تماس ها از هم جدا می شوند.قطع جریان جریان از طریق مدار و جدا کردن آن از بقیه سیستم.

سوئیچ های قطع ولتاژ بالا یک جزء مهم از ایمنی و قابلیت اطمینان سیستم برق هستند و برای کار در شرایط مختلف محیط طراحی شده اند.آنها اغلب مشمول آزمایشات و الزامات صریح گواهینامه هستند تا اطمینان حاصل شود که آنها با استانداردهای صنعت برای عملکرد و ایمنی مطابقت دارند.

سوئیچ های قطع ولتاژ بالا به طور معمول در سیستم های انتقال و توزیع ولتاژ بالا برای جدا کردن بخش های شبکه برای تعمیر و نگهداری استفاده می شوند.آنها همچنین به عنوان یک دستگاه ایمنی برای محافظت از کارگران در برابر خطرات الکتریکی استفاده می شود، مانند تماس تصادفی با قسمت های زنده سیستم.

عملیات:

1 آماده سازی: قبل از استفاده از سوئیچ، مدار باید از انرژی خارج شود و به درستی به زمین متصل شود تا از هرگونه خطر الکتریکی جلوگیری شود.کلید باید برای هر گونه نشانه از آسیب یا سایش و پاره شدن بررسی شود.
2 بستن سوئیچ: برای بستن سوئیچ، اپراتور دست به دست یا از راه دور دسته سوئیچ یا اهرم کنترل را به حالت بسته منتقل می کند. این مدار را به منبع برق متصل می کند.اجازه دادن به جریان جریان از طریق مدار.
3 باز کردن سوئیچ: برای باز کردن سوئیچ، اپراتور دست به دست یا از راه دور دسته سوئیچ یا اهرم کنترل را به موقعیت باز منتقل می کند. این مدار را از منبع برق جدا می کند،قطع جریان جریان.
4 مدیریت قوس: هنگامی که سوئیچ باز می شود، ممکن است یک قوس الکتریکی بین تماس ها رخ دهد، که می تواند خطرناک باشد و باعث آسیب به سوئیچ شود.این سوئیچ ممکن است مجهز به دستگاه هایی مانند لوله های قوس یا کویل های انفجاری باشد..
5 ایمنی: کارفرمایان سوئیچ های قطع ولتاژ بالا باید از روش های ایمنی مناسب برای جلوگیری از خطرات الکتریکی پیروی کنند. این ممکن است شامل استفاده از تجهیزات حفاظت شخصی، کار در تیم، استفاده از دستگاه های ایمنی، استفاده از دستگاه های ایمنی و سایر وسایل ایمنی باشد.و به دنبال روش های قفل کردن / برچسب گذاری.

نکات ایمنی:

1همیشه تجهیزات محافظتی مناسب مانند دستکش، عینک ایمنی و لباس های ضد شعله بپوشید.

قبل از کار بر روی سوئیچ، اطمینان حاصل کنید که منبع برق خاموش شده است و سوئیچ به درستی زمین زده شده است.

2دستورالعمل های تولید کننده برای استفاده از سوئیچ را دنبال کنید و سعی نکنید از ویژگی های ایمنی عبور کنید یا از سوئیچ برای اهداف دیگری غیر از استفاده مورد نظر استفاده کنید.

3هنگام کار بر روی سوئیچ، از ابزار و تجهیزات عایق شده برای جلوگیری از ضربه الکتریکی استفاده کنید.

4از لمس هر قسمت رسانای سوئیچ اجتناب کنید و در هنگام کار از آن فاصله امن داشته باشید.

5هرگز سعی نکنید خود را تعمیر کنید یا تغییر دهید، مگر اینکه شما یک متخصص واجد شرایط و آموزش دیده باشید.

6. منطقه اطراف سوئیچ را تمیز و بدون زباله هایی که ممکن است به کار آن تداخل داشته باشند نگه دارید.

7.به طور منظم سوئیچ را برای علائم فرسایش یا آسیب بررسی کنید و هر گونه قطعات آسیب دیده یا فرسوده را در اسرع وقت جایگزین کنید.

8فقط به پرسنل مجاز باید اجازه داده شود که از سوئیچ استفاده کنند یا از آن نگهداری کنند.

9در صورت اضطراری، از روش های اضطراری تعیین شده پیروی کنید و برق را بلافاصله به سوئیچ قطع کنید.

کاربرد:

1نگهداری و تعمیر: سوئیچ قطع کننده برای جدا کردن یک بخش از خط برق برای نگهداری یا تعمیر استفاده می شود.این اجازه می دهد تا کارکنان تعمیر و نگهداری بدون خطر ضربه الکتریکی کار کنند.

2کاهش بار: در صورت اضافه بار برق، می توان از سوئیچ جدا کننده برای کاهش بار و جلوگیری از آسیب به خط برق یا تجهیزات استفاده کرد.

3جداسازی خط خطا: سوئیچ قطع کننده را می توان برای جدا کردن یک بخش از خط برق در صورت خطا مانند مدار کوتاه یا خط زمین استفاده کرد.این مانع از گسترش خطا به سایر قسمت های شبکه و ایجاد آسیب بیشتر می شود.

4عملیات سوئیچینگ: سوئیچ جدا کننده برای عملیات سوئیچینگ مانند اتصال یا جدا کردن منابع برق یا هدایت مجدد قدرت به قسمت های مختلف شبکه استفاده می شود.

5حفاظت: سوئیچ قطع کننده اغلب در کنار سایر دستگاه های محافظتی مانند قطع کننده های مدار و فیوز ها برای محافظت از خط برق و تجهیزات از آسیب استفاده می شود.

6انرژی های تجدید پذیر: با افزایش استفاده از منابع انرژی تجدید پذیر، مانند باد و خورشید، برای اتصال و قطع این منابع از شبکه برق از سوئیچ های قطع کننده استفاده می شود.

ساختار:

این محصول از پایه (پلاک) ، عایق پست، بخش رسانا و دستگاه قفل تشکیل شده است. یک انتهای چاقو از طریق بولت ها بر روی سر چاقو تماس پویا نصب می شود.و انتهای دیگر چاقو به طور جداگانه با سر تماس استاتیک متصل می شود، و هر طرف با فشار بهار فشرده سازی در یک وضعیت تماس خوب حفظ می شود. هر چاقو نوع شکلی است که نه تنها سطح تبعید گرما چاقو را افزایش می دهد،اما همچنین باعث کاهش افزایش دمای، و بهبود قدرت مکانیکی چاقو، ایجاد ثبات حرارتی پویا در برابر مدار کوتاه.قطعات قفل شده نصب شده در انتهای غیر چرخان چاقوی تماس و قلاب قفل ایستاتیک بر روی تماس ایستاتیک، دستگاه قفل باز را تشکیل می دهند، که وقتی ترمز بسته می شود، خود قفل می شود، به طوری که چاقوی ترمز به دلیل وزن خود یا اثر برق، به خودی خود سقوط نمی کند.که منجر به باز شدن ترمز بدون دلیل می شود..

پارامترهای فنی:
