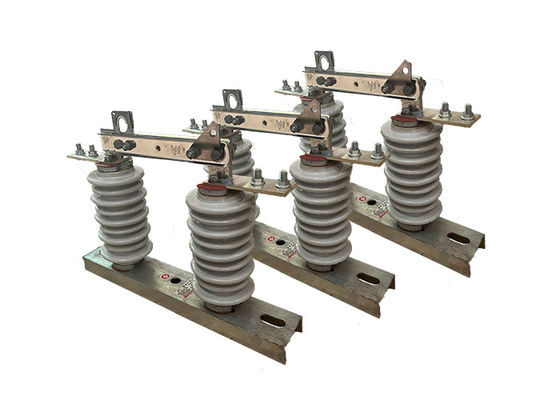

جداکننده ولتاژ بالا صنعتی جدا کننده مدار الکتریکی استفاده شده برای جداسازی با کار آسان

جداکننده ولتاژ بالا صنعتی جدا کننده مدار الکتریکی استفاده شده برای جداسازی با کار آسان

توضیحات محصول:

سوئیچ قطع ولتاژ بالا یک نوع سوئیچ الکتریکی است که در سیستم های برق ولتاژ بالا برای جدا کردن بخش هایی از شبکه به منظور نگهداری یا ایمنی استفاده می شود.سوئیچ به طور معمول بر روی یک قطب یا دیگر ساختار پشتیبانی نصب شده است و برای قطع یک خط برق بالا از بقیه سیستم استفاده می شود.

سوئیچ های قطع ولتاژ بالا برای کنترل ولتاژ ها و جریان های بالا طراحی شده اند و اغلب در مکان های بیرونی نصب می شوند.آنها شامل مجموعه ای از تماس های ثابت و متحرک هستند که با یک شکاف هوا از هم جدا شده اندهنگامی که سوئیچ در موقعیت بسته است، تماس ها با یکدیگر در تماس هستند، اجازه می دهد تا جریان از طریق مدار جریان داشته باشد. هنگامی که سوئیچ باز می شود، تماس ها از هم جدا می شوند.قطع جریان جریان از طریق مدار و جدا کردن آن از بقیه سیستم.

سوئیچ های قطع ولتاژ بالا یک جزء مهم از ایمنی و قابلیت اطمینان سیستم برق هستند و برای کار در شرایط مختلف محیط طراحی شده اند.آنها اغلب مشمول آزمایشات و الزامات صریح گواهینامه هستند تا اطمینان حاصل شود که آنها با استانداردهای صنعت برای عملکرد و ایمنی مطابقت دارند.

سوئیچ های قطع ولتاژ بالا به طور معمول در سیستم های انتقال و توزیع ولتاژ بالا برای جدا کردن بخش های شبکه برای کارهای تعمیر و نگهداری استفاده می شوند.آنها همچنین به عنوان یک دستگاه ایمنی برای محافظت از کارگران در برابر خطرات الکتریکی استفاده می شود، مانند تماس تصادفی با قسمت های زنده سیستم.

کاربرد:

1جداسازی مدار: جداکننده های الکتریکی ولتاژ بالا در درجه اول برای جداسازی بخش های یک سیستم برق برای تعمیرات یا تعمیرات استفاده می شوند.این اجازه می دهد تا کارگران به طور ایمن در مدار جدا بدون خطر ضربه الکتریکی و یا دیگر خطرات الکتریکی کار می کنند.

2ایمنی: جداکننده های الکتریکی ولتاژ بالا نیز به عنوان یک دستگاه ایمنی برای محافظت از کارگران و مردم از خطرات الکتریکی استفاده می شوند.جداکننده های الکتریکی ولتاژ بالا از تماس تصادفی با قطعات فعال سیستم جلوگیری می کنند و خطر حوادث الکتریکی را کاهش می دهند..

3حفاظت از خطای: جداکننده های الکتریکی ولتاژ بالا نیز می توانند برای محافظت از سیستم برق از خطاهای مانند مدار کوتاه و بیش از حد استفاده شوند.جدا کننده های الکتریکی ولتاژ بالا مانع از گسترش خطای به سایر قسمت های سیستم و ایجاد آسیب بیشتر می شوند.

4. سوئیچینگ: جداکننده های الکتریکی ولتاژ بالا می توانند به عنوان یک دستگاه سوئیچینگ برای کنترل جریان قدرت در یک سیستم استفاده شوند. با باز کردن یا بستن جداکننده،جریان قدرت می تواند به صورت مورد نیاز به قسمت های مختلف سیستم هدایت شود.

5آزمایش: جداکننده های الکتریکی ولتاژ بالا همچنین می توانند برای اهداف آزمایش استفاده شوند، مانند اندازه گیری ولتاژ یا جریان در یک مدار یا آزمایش عملکرد سایر اجزای سیستم.

عملیات:

1- بسته شدن سوئیچ: هنگامی که سوئیچ بسته می شود، دو قسمت رسانا مدار با یکدیگر در تماس قرار می گیرند و اجازه می دهند جریان الکتریکی از طریق مدار جریان یابد.

2باز کردن سوئیچ: هنگامی که سوئیچ باز می شود، یک شکاف هوا بین دو قسمت رسانای مدار ایجاد می شود، به طور موثر بخش را از بقیه سیستم جدا می کند.این کار معمولا برای اجازه نگهداری انجام می شود.، تعمیر و یا آزمایش کار باید به طور ایمن انجام شود.

3زمین دهی مدار: قبل از انجام هر کاری در بخش جدا شده مدار، مهم است که مدار زمین بگیرد تا از ایجاد بار باقیمانده الکتریکی جلوگیری شود.این به طور معمول با استفاده از یک سوئیچ زمین و یا الکترود زمین کاری انجام می شود.

مهم است که توجه داشته باشید که استفاده از سوئیچ های جداکننده ولتاژ بالا فقط باید توسط پرسنل آموزش دیده و واجد شرایط انجام شود.چون در صورت سوء استفاده از آن ها می توانند خطر جدی شوک الکتریکی یا آسیب را ایجاد کنند.علاوه بر این، مهم است که تمام روش ها و دستورالعمل های ایمنی را هنگام کار با تجهیزات ولتاژ بالا دنبال کنید، از جمله پوشیدن لباس و تجهیزات محافظ مناسب،استفاده از ابزار عایق، و اطمینان حاصل شود که منطقه از هر نوع قابل احتراق و یا انفجاری

ساختار:

1بدن عایق کننده پورسلین: بدن عایق کننده جزء اصلی عایق کننده است و به طور معمول از پورسلین با قدرت بالا ساخته شده است.طراحی شده است برای فراهم کردن عایق الکتریکی بین رسانا و ساختار پشتیبانی، و به شکل و اندازه مورد نظر شکل داده می شود.

2لوازم فلزی: لوازم فلزی به بدن عایق متصل می شوند و وسیله ای برای اتصال عایق به هادی و ساختار پشتیبانی فراهم می کنند.آنها به طور معمول از فولاد گالوانیزه یا سایر مواد مقاوم در برابر خوردگی ساخته شده اند، و ممکن است با ویژگی های خاص مانند شکاف ها یا مفاصل توپ و سوکت برای نصب آسان طراحی شوند.

3ترکیب مهر و موم: یک ترکیب مهر و موم برای مهر و موم مفصل بین بدن عایق و لوازم فلزی استفاده می شود، جلوگیری از رطوبت و آلاینده ها از ورود به داخل عایق.

4سخت افزاری: سخت افزاری مانند بولت ها، مغز ها و واشرها برای اتصال لوازم فلزی به بدن عایق و ساختار پشتیبان استفاده می شود.

کلاه های نصب: کلاه های نصب برای محافظت از لوازم فلزی از خوردگی و آسیب استفاده می شود و ممکن است از پلاستیک یا مواد دیگر ساخته شود.

5ویژگی های اضافی: بسته به کاربرد خاص، عایق های الکتریکی ولتاژ بالا چینی ممکن است با ویژگی های اضافی مانند موانع عایق، قوس های قوس،و سوئیچ های زمین برای بهبود عملکرد و ایمنی.

حالت:

1ارتفاع از 1000 متر بیشتر نیست

2دمای هوای محیط: حداکثر + 40 درجه سانتیگراد ؛حداقل: منطقه عمومی -30 درجه سانتیگراد، پاراموس -40 درجه سانتیگراد

3. فشار باد بیش از 700Pa نیست. ((معادل سرعت باد 34m/s)

4شدت زلزله از 8 درجه بالاتر نيست

5وضعیت کاری بدون لرزش های شدید مکرر است.

6محل نصب جداکننده های معمولی باید از گاز، پاشنه های شیمیایی دود، مه نمک و گرد و غبار دور باشد.

و سایر مواد انفجاری و خوردنی که به شدت بر قابلیت عایق بندی و رسانایی جداکننده تأثیر می گذارند

7نوع جدا کننده ضد آلودگی در مورد مناطق بسیار کثیف هدایت استفاده می شود، با این حال، آن را باید هیچ مواد انفجاری و مواد باعث آتش

پارامترهای فنی:
