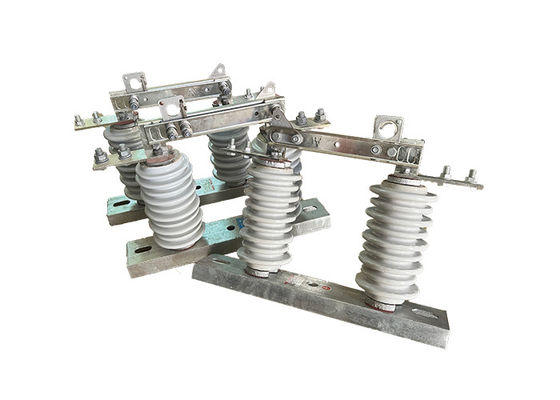

یک فاز ولتاژ بالا جدا کننده سوئیچ 630A 12kV پورسلین ساخته شده در فضای باز جدا کننده سوئیچ با عملکرد هوشمند
توضیحات محصول:
سوئیچ های قطع ولتاژ بالا در واقع در سیستم های انتقال و توزیع ولتاژ بالا برای قطع مدارها از منابع برق خود برای نگهداری یا تعمیر استفاده می شود.آنها یک وسیله برای جدا کردن مدار از منبع برق فراهم می کنند، اجازه می دهد تا کارگران به طور ایمن وظایف خود را بدون خطر ضربه الکتریکی انجام دهند.
کار کردن یک سوئیچ قطع ولتاژ بالا شامل یک قطب چرخش است که باز و بسته شدن تیغه یا تماس سوئیچ را کنترل می کند.تیغه می تواند فعال یا غیر فعال شود.این مکانیسم اجازه می دهد تا حالت سوئیچ به صورت دستی و قابل مشاهده نشان داده شود.
برای اطمینان از ایمنی اپراتور، قطب سوئیچ جدا کننده معمولا از یک ماده غیر رسانا مانند فیبرگلاس یا مواد کامپوزیت ساخته شده است.که ضد ولتاژ بالا در سیستم فراهم می کند. این عایق از اپراتور در هنگام استفاده از سوئیچ در برابر شوک الکتریکی محافظت می کند.
سوئیچ های قطع ولتاژ بالا در طرح ها و اندازه های مختلف برای پذیرش ولتاژ و نرخ های مختلف جریان مدارهای کنترل شده در دسترس هستند.معمولاً در محیط های بیرونی بر روی ستونهایی یا سازه ها نصب می شونددر ارتباط با سایر دستگاه های محافظ مانند قطع کننده های مدار و فیوز،سوئیچ های جدا کننده به ایمنی و قابلیت اطمینان کلی سیستم الکتریکی کمک می کنند، با ارائه یک وسیله جداسازی و حفاظت.
عملیات:
سوئیچ های قطع ولتاژ بالا بخش رسانا را از پایه با استفاده از یک عایق جدا می کند تا یک فاصله عایق کاری عادی را تضمین کند و بخش رسانا، عایق،و پایه به عنوان یک دستگاه سوئیچینگ یکپارچهوقتی که در حالت باز است، شکاف قابل مشاهده ای وجود دارد و فاصله عایق مناسب برای مقاومت در برابر ولتاژ کار عادی وجود دارد.می تواند به طور قابل اطمینان جریان کار عادی و جریان خطا مدار کوتاه را حمل کندبه دلیل وجود یک دستگاه مخصوص خاموش کردن قوس، می تواند فقط برای تغییر مدار با ولتاژ استفاده شود اما بدون بار.عملیات باز کردن و بستن با استفاده از یک قلاب عایق برای کشیدن یا فشار سوراخ گرد در interlock انجام می شود، باعث می شود که قلاب قفل پویا از هم جدا شود و با قلاب قفل استاتیک ارتباط برقرار کند.
ویژگی:
1درجه بندی ولتاژ بالا: سوئیچ های جداکننده ولتاژ بالا طراحی شده اند تا در برابر ولتاژ های بالا مقاومت کنند، که معمولا از چندین هزار ولت تا چند صد هزار ولت است.
2ساخت و ساز قوی: سوئیچ های جداکننده ولتاژ بالا معمولاً از موادی ساخته شده اند که در برابر قوس الکتریکی ، خوردگی و سایر اشکال آسیب مانند چینی یا پلیمر بسیار مقاوم هستند.
3.چاپ های قوس: بسیاری از سوئیچ های جداکننده ولتاژ بالا با قوس های قوس طراحی شده اند که به از بین بردن گرما تولید شده توسط قوس الکتریکی کمک می کنند و از آسیب به سوئیچ جلوگیری می کنند.
4. سوئیچ زمین: برخی از سوئیچ های جدا کننده ولتاژ بالا با یک سوئیچ زمین مجهز هستند که سطح اضافی ایمنی را با زمین زدن بخش جدا شده مدار فراهم می کند.
5مکانیسم قفل کردن: برای جلوگیری از بسته شدن تصادفی سوئیچ در حین انجام کارهای نگهداریبسیاری از سوئیچ های جداکننده ولتاژ بالا مجهز به مکانیسم قفل شدن هستند که مانع از بسته شدن سوئیچ می شود تا زمانی که تمام روش های ایمنی دنبال شود.
6شاخص های بصری: سوئیچ های جداکننده ولتاژ بالا همچنین ممکن است شامل شاخص های بصری مانند چراغ ها یا پرچم ها باشند.که به وضوح نشان می دهد که آیا سوئیچ در حالت باز یا بسته است..
کاربرد:
1جداسازی مدار: جداکننده های الکتریکی ولتاژ بالا در درجه اول برای جداسازی بخش های یک سیستم برق برای تعمیرات یا تعمیرات استفاده می شوند.این اجازه می دهد تا کارگران به طور ایمن در مدار جدا بدون خطر ضربه الکتریکی و یا دیگر خطرات الکتریکی کار می کنند.
2ایمنی: جداکننده های الکتریکی ولتاژ بالا نیز به عنوان یک دستگاه ایمنی برای محافظت از کارگران و مردم از خطرات الکتریکی استفاده می شوند.جداکننده های الکتریکی ولتاژ بالا از تماس تصادفی با قطعات فعال سیستم جلوگیری می کنند و خطر حوادث الکتریکی را کاهش می دهند..
3حفاظت از خطای: جداکننده های الکتریکی ولتاژ بالا نیز می توانند برای محافظت از سیستم برق از خطاهای مانند مدار کوتاه و بیش از حد استفاده شوند.جدا کننده های الکتریکی ولتاژ بالا مانع از گسترش خطای به سایر قسمت های سیستم و ایجاد آسیب بیشتر می شوند.
4. سوئیچینگ: جداکننده های الکتریکی ولتاژ بالا می توانند به عنوان یک دستگاه سوئیچینگ برای کنترل جریان قدرت در یک سیستم استفاده شوند. با باز کردن یا بستن جداکننده،جریان قدرت می تواند به صورت مورد نیاز به قسمت های مختلف سیستم هدایت شود.
5آزمایش: جداکننده های الکتریکی ولتاژ بالا همچنین می توانند برای اهداف آزمایش استفاده شوند، مانند اندازه گیری ولتاژ یا جریان در یک مدار یا آزمایش عملکرد سایر اجزای سیستم.
حالت:
1حداکثر ارتفاع برای نصب نباید بیش از 1000 متر باشد.
2دمای هوای محیط نباید بیش از +40 درجه سانتیگراد باشد و در مناطق عمومی نباید کمتر از -30 درجه سانتیگراد باشد. در مناطق پاراموس نباید کمتر از -40 درجه سانتیگراد باشد.
3فشار باد نباید بیش از 700Pa باشد که مربوط به سرعت باد 34m/s است.
4جدا کننده بايد قادر به مقاومت در برابر زلزلهاي 8 درجه باشد
5جداکننده باید در مکانی نصب شود که لرزش های شدید مکرر وجود نداشته باشد.
6برای جداکننده های معمولی، باید از گاز، دود، رسوب شیمیایی، مه نمک، گرد و غبار،و سایر مواد انفجاری و خوردنی که می توانند به طور جدی بر قابلیت عایق بندی و هدایت عایق تاثیر بگذارند.
7جداکننده های ضد آلودگی مناسب استفاده در مناطق بسیار کثیف هدایت هستند، اما آنها نباید در مناطق با مواد منفجره یا آتش زا نصب شوند.
پارامترهای فنی:
| شماره سریال |
پارامتر |
واحد |
داده ها |
| 1 |
ولتاژ نامی |
kV |
12 |
| 2 |
جریان نامی |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H)GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s جریان مقاومت کوتاه مدت |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H)GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
سطح عایق نامی |
صاعقه ها مقاومت می کنند و ولتاژ بالاست |
قطب به زمین
(مثبت و منفی) |
kV |
75 |
شکستگی
(مثبت و منفی) |
85 |
فرکانس صنعتی و مقاومت در برابر ولتاژ
(1 دقیقه)
(ارزش واقعی) |
آزمایش خشک/آزمایش مرطوب |
قطب به زمین |
42 ((خشک)
34 ((رطوبت) |
| شکستگی |
48 ((خشک) |
| 48 ((خشک) |
48 ((خشک)
40 ((رطوبت) |
| 5 |
مقاومت مدار اصلی |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
طول عمر مکانیکی |
زمان |
50 |
| 50 |
| 80 |
