12kV 1000A سوئیچ قطع کنترلی قابل حمل که با چوب کنترلی کار می کند

12kV 1000A سوئیچ قطع کنترلی قابل حمل که با چوب کنترلی کار می کند

توضیحات محصول:

سوئیچ قطع ولتاژ بالا، که به عنوان یک سوئیچ جدا کننده نیز شناخته می شود، به طور خاص برای قطع یا جدا کردن یک بخش از یک مدار الکتریکی از منبع قدرت آن طراحی شده است.این باعث قطع فیزیکی در مدار می شود، اجازه می دهد تا پرسنل تعمیر و نگهداری بدون خطر شوک الکتریکی بر روی تجهیزات کار کنند. جداکننده قطع اتصال مانند یک قطعات مدار هیچ قابلیت خاموش کردن قوس را ارائه نمی دهد.
در سیستم های برق ولتاژ بالا،ولتاژ بالاسوئیچ قطعو قطع مدار خلاء اغلب هماهنگ هستند تا با هم کار کنند. قطع کننده مسئول تشخیص نقص ها و ضربه زدن برای قطع جریان فعلی است،در حالی که جدا کننده قطع استفاده می شود به طور فیزیکی جدا کردن مدار و ارائه یک نشانه قابل مشاهده از قطع.
کلید جدا کننده ولتاژ بالا نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد. قبل از انجام هر کار تعمیر و نگهداری بر روی تجهیزات الکتریکی،جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این تضمین می کند که تجهیزات از انرژی خارج شده و برای کار ایمن هستند.

کاربرد:

سوئیچ های قطع ولتاژ بالا قطعات اساسی در سیستم های انتقال و توزیع برق هستند.به این دلیل که آنها اجازه می دهند بخش های خاصی از شبکه را برای کارهای تعمیر و نگهداری جدا کنند.آنها همچنین می توانند برای جدا کردن بخش هایی از شبکه در صورت نقص یا سایر شرایط غیرطبیعی استفاده شوند.

این سوئیچ ها برای کنترل ولتاژ و جریان های بالا طراحی شده اند و به طور معمول از مواد ماندگار و قوی مانند فولاد ضد زنگ، آلومینیوم یا مس ساخته شده اند.اونا براي مقاومت در برابر شرایط سخت محیطي طراحی شده اند، مانند دماهای شدید، باد های قوی و باران های شدید.

انواع مختلفی از سوئیچ های قطع ولتاژ بالا وجود دارد، از جمله سوئیچ های باز هوا، سوئیچ های غوطه ور شده در روغن و سوئیچ های عایق گاز. سوئیچ های باز هوا رایج ترین نوع هستند،و آنها با استفاده از مجموعه ای از تماس هایی که به طور فیزیکی جدا در هنگام باز کردن سوئیچ کار kسوئیچ های غرق شده در روغن معمولاً در کاربردهای ولتاژ بالا استفاده می شوند و با روغن پر می شوند تا هنگام باز کردن سوئیچ از قوس شدن جلوگیری شود.سوئیچ های عایق گاز از گاز هکسا فلوراید گوگرد برای عایق کردن تماس های سوئیچ استفاده می کنند، که اجازه می دهد تا برای طراحی سوئیچ های کوچکتر و فشرده تر.

کلید های قطع ولتاژ بالا باید توسط پرسنل واجد شرایط و آموزش دیده مورد استفاده و نگهداری قرار گیرند.از جمله استفاده از تجهیزات محافظتی مناسب و پیروی از روش های قفل کردن یا برچسب گذاری برای جلوگیری از انرژی تصادفی تجهیزاتنگهداری و آزمایش منظم سوئیچ های قطع ولتاژ بالا نیز برای اطمینان از عملکرد مناسب و استفاده ایمن آنها مهم است.

عملیات:

1شاخص های بصری: سوئیچ های قطع ولتاژ بالا ممکن است دارای شاخص های بصری مانند شاخص های موقعیت یا چراغ های وضعیت باشند تا وضعیت سوئیچ (باز یا بسته) را به وضوح نشان دهند.این شاخص ها به اپراتور کمک می کنند تا موقعیت سوئیچ را به سرعت تشخیص دهد و از تماس تصادفی با یک مدار برق جلوگیری کند.
2مکانیسم های قفل: برخی از سوئیچ های قطع ولتاژ بالا مجهز به مکانیسم های قفل هستند که مانع از باز شدن یا بسته شدن سوئیچ در شرایط خاص می شوند.یک سوئیچ ممکن است یک قفل مکانیکی یا الکتریکی داشته باشد که نیاز به خاموش کردن مدار قبل از اینکه سوئیچ بتواند کار کند، افزایش ایمنی.
3عملکرد از راه دور: سوئیچ های قطع ولتاژ بالا می توانند از راه دور با استفاده از سیستم های کنترل یا دستگاه ها کار کنند. عملکرد از راه دور نیاز به کارکنان در نزدیکی سوئیچ را به حداقل می رساند,کاهش خطر خطرات الکتریکی و بهبود بهره وری عملیاتی.
4دوام محیط زیست: سوئیچ های قطع ولتاژ بالا اغلب برای مقاومت در برابر شرایط محیطی سخت مانند دمای شدید، رطوبت و محیط های خوردنی طراحی شده اند.ممکن است محفظه های محکم داشته باشند.، مهر و موم و پوشش برای اطمینان از عملکرد قابل اعتماد و طول عمر در محیط های چالش برانگیز.
5تشخیص و نشان دادن خطا: سوئیچ های پیشرفته قطع ولتاژ بالا ممکن است شامل مکانیسم های تشخیص و نشان دادن خطا باشند. این سیستم ها می توانند شرایط غیرطبیعی را در مدار تشخیص دهند.مانند جریان بیش از حد یا مدار کوتاه، و هشدار های بصری یا صوتی را برای هشدار به اپراتورها از مشکلات احتمالی فراهم می کند، اقدام سریع را تسهیل می کند و آسیب را به حداقل می رساند.

ساختار:

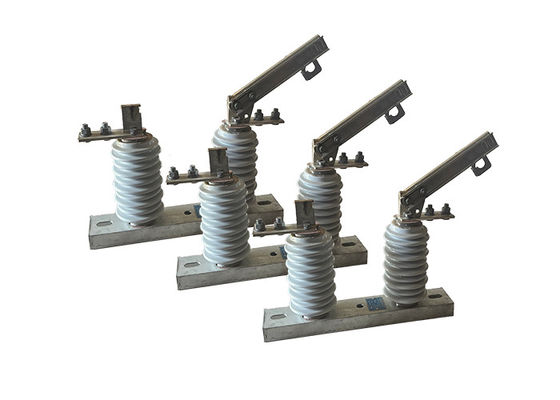

محصولی که در حال توصیف است از یک پایه (پلاک) ، عایق پست، بخش رسانا و دستگاه قفل تشکیل شده است.چاقو در سر چاقو تماس پویا از طریق بولت نصب شده و به طور جداگانه با سر تماس ثابت متصل استهر دو طرف به وسیله فشار بهار فشرده سازی در یک حالت تماس خوب نگهداری می شوند.که سطح تبعید گرما را افزایش می دهد و افزایش درجه حرارت را کاهش می دهداین به قدرت مکانیکی چاقو کمک می کند و آن را در برابر مدار کوتاه به طور پویا پایدار می کند.
قطعات قفل شده نصب شده در انتهای غیر چرخان چاقوی تماس و قلاب قفل ایستاتیک بر روی تماس ایستاتیک، دستگاه قفل باز کننده را تشکیل می دهند. هنگامی که ترمز بسته می شود،دستگاه خود قفل می شود، پس چاقوی ترمز به دلیل وزن خود یا اثر قدرت الکتریکی که می تواند باعث باز شدن ترمز بدون دلیل شود، نمی افتد.
این محصول به طور معمول در سیستم های انتقال و توزیع برق استفاده می شود و نقش مهمی در تضمین عملکرد مناسب شبکه برق دارد.هنگام کار با این سوئیچ ها باید روش های ایمنی مناسب را دنبال کنید، و فقط باید به پرسنل واجد شرایط و آموزش دیده اجازه داده شود تا آنها را کار کنند و نگهداری کنند.

نکات ایمنی:
