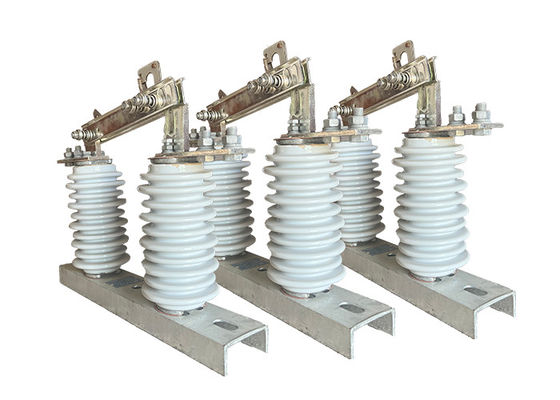

1250A 12kV-36kV Hv سوئیچ قطع کننده دوامدار برای محافظت یا کنترل به صورت خودکار / دستی کار می کند
توضیحات محصول:
سوئیچ قطع ولتاژ بالا یک سوئیچ الکتریکی بلند ولتاژ قابل حمل است که برای جدا کردن مدارهای الکتریکی برای نگهداری و تعمیر استفاده می شود.به طور معمول در سیستم های انتقال و توزیع ولتاژ متوسط تا بالا استفاده می شود.
سوئیچ قطع ولتاژ بالا طراحی شده است تا قابل حمل باشد و به راحتی به محل مورد نیاز منتقل شود.معمولاً از چند کیلووولت تا چند صد کیلووولت.
این سوئیچ برای جدا کردن یک بخش از سیستم برق برای اهداف تعمیر و نگهداری استفاده می شود. این سوئیچ دارای شاخص های بصری است که نشان می دهد آیا سوئیچ باز یا بسته است،که به اپراتورها امکان می دهد وضعیت مدار را بدانند..
سوئیچ قطع ولتاژ بالا می تواند برای طیف گسترده ای از برنامه ها، از جمله سوئیچ و جدا کردن مدارها، و همچنین برای زمین زدن و غیر فعال کردن تجهیزات استفاده شود.آن را با ویژگی های ایمنی برای محافظت از اپراتورها از خطرات الکتریکی طراحی شده است، مانند مواد عایق که از تماس تصادفی با قطعات زنده جلوگیری می کنند.
استفاده از این سوئیچ آسان است و حداقل آموزش لازم برای استفاده از آن وجود دارد. این سوئیچ دارای تیغه های قابل تعویض است که می تواند به راحتی جایگزین شود و انعطاف پذیری و انعطاف پذیری بیشتری را فراهم می کند.
کاربرد:
1نگهداری و تعمیر: سوئیچ قطع کننده برای جدا کردن یک بخش از خط برق برای نگهداری یا تعمیر استفاده می شود.این اجازه می دهد تا کارکنان تعمیر و نگهداری بدون خطر ضربه الکتریکی کار کنند.
2کاهش بار: در صورت اضافه بار برق، می توان از سوئیچ جدا کننده برای کاهش بار و جلوگیری از آسیب به خط برق یا تجهیزات استفاده کرد.
3جداسازی خط خطا: سوئیچ قطع کننده را می توان برای جدا کردن یک بخش از خط برق در صورت خطا مانند مدار کوتاه یا خط زمین استفاده کرد.این مانع از گسترش خطا به سایر قسمت های شبکه و ایجاد آسیب بیشتر می شود.
4عملیات سوئیچینگ: سوئیچ جدا کننده برای عملیات سوئیچینگ مانند اتصال یا جدا کردن منابع برق یا هدایت مجدد قدرت به قسمت های مختلف شبکه استفاده می شود.
5حفاظت: سوئیچ قطع کننده اغلب در کنار سایر دستگاه های محافظتی مانند قطع کننده های مدار و فیوز ها برای محافظت از خط برق و تجهیزات از آسیب استفاده می شود.
6انرژی های تجدید پذیر: با افزایش استفاده از منابع انرژی تجدید پذیر، مانند باد و خورشید، برای اتصال و قطع این منابع از شبکه برق از سوئیچ های قطع کننده استفاده می شود.
ساختار:
این محصول از پایه (پلاک) ، عایق پست، بخش رسانا و دستگاه قفل تشکیل شده است. یک انتهای چاقو از طریق بولت ها بر روی سر چاقو تماس پویا نصب می شود.و انتهای دیگر چاقو به طور جداگانه با سر تماس استاتیک متصل می شود، و هر طرف با فشار بهار فشرده سازی در یک وضعیت تماس خوب حفظ می شود. هر چاقو نوع شکلی است که نه تنها سطح تبعید گرما چاقو را افزایش می دهد،اما همچنین باعث کاهش افزایش دمای، و بهبود قدرت مکانیکی چاقو، ایجاد ثبات حرارتی پویا در برابر مدار کوتاه.قطعات قفل شده نصب شده در انتهای غیر چرخان چاقوی تماس و قلاب قفل ایستاتیک بر روی تماس ایستاتیک، دستگاه قفل باز را تشکیل می دهند، که وقتی ترمز بسته می شود، خود قفل می شود، به طوری که چاقوی ترمز به دلیل وزن خود یا اثر برق، به خودی خود سقوط نمی کند.که منجر به باز شدن ترمز بدون دلیل می شود..
نکات ایمنی:
1همیشه تجهیزات محافظتی مناسب مانند دستکش، عینک ایمنی و لباس های ضد شعله بپوشید.
قبل از کار بر روی سوئیچ، اطمینان حاصل کنید که منبع برق خاموش شده است و سوئیچ به درستی زمین زده شده است.
2دستورالعمل های تولید کننده برای استفاده از سوئیچ را دنبال کنید و سعی نکنید از ویژگی های ایمنی عبور کنید یا از سوئیچ برای اهداف دیگری غیر از استفاده مورد نظر استفاده کنید.
3هنگام کار بر روی سوئیچ، از ابزار و تجهیزات عایق شده برای جلوگیری از ضربه الکتریکی استفاده کنید.
4از لمس هر قسمت رسانای سوئیچ اجتناب کنید و در هنگام کار از آن فاصله امن داشته باشید.
5هرگز سعی نکنید خود را تعمیر کنید یا تغییر دهید، مگر اینکه شما یک متخصص واجد شرایط و آموزش دیده باشید.
6. منطقه اطراف سوئیچ را تمیز و بدون زباله هایی که ممکن است به کار آن تداخل داشته باشند نگه دارید.
7.به طور منظم سوئیچ را برای علائم فرسایش یا آسیب بررسی کنید و هر گونه قطعات آسیب دیده یا فرسوده را در اسرع وقت جایگزین کنید.
8فقط به پرسنل مجاز باید اجازه داده شود که از سوئیچ استفاده کنند یا از آن نگهداری کنند.
9در صورت اضطراری، از روش های اضطراری تعیین شده پیروی کنید و برق را بلافاصله به سوئیچ قطع کنید.
حالت:
1ارتفاع از 1000 متر بیشتر نیست
2دمای هوای محیط: حداکثر + 40 درجه سانتیگراد ؛حداقل: منطقه عمومی -30 درجه سانتیگراد، پاراموس -40 درجه سانتیگراد
3. فشار باد بیش از 700Pa نیست. ((معادل سرعت باد 34m/s)
4شدت زلزله از 8 درجه بالاتر نيست
5وضعیت کاری بدون لرزش های شدید مکرر است.
6محل نصب جداکننده های معمولی باید از گاز، پاشنه های شیمیایی دود، مه نمک و گرد و غبار دور باشد.
و سایر مواد انفجاری و خوردنی که به شدت بر قابلیت عایق بندی و رسانایی جداکننده تأثیر می گذارند
7نوع جدا کننده ضد آلودگی در مورد مناطق بسیار کثیف هدایت استفاده می شود، با این حال، آن را باید هیچ مواد انفجاری و مواد باعث آتش
پارامترهای فنی:
| شماره سریال |
پارامتر |
واحد |
داده ها |
| 1 |
ولتاژ نامی |
kV |
12 |
| 2 |
جریان نامی |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H)GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s جریان مقاومت کوتاه مدت |
شماره مدل |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H)GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
سطح عایق نامی |
صاعقه ها مقاومت می کنند و ولتاژ بالاست |
قطب به زمین
(مثبت و منفی) |
kV |
75 |
شکستگی
(مثبت و منفی) |
85 |
فرکانس صنعتی و مقاومت در برابر ولتاژ
(1 دقیقه)
(ارزش واقعی) |
آزمایش خشک/آزمایش مرطوب |
قطب به زمین |
42 ((خشک)
34 ((رطوبت) |
| شکستگی |
48 ((خشک) |
| 48 ((خشک) |
48 ((خشک)
40 ((رطوبت) |
| 5 |
مقاومت مدار اصلی |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
طول عمر مکانیکی |
زمان |
50 |
| 50 |
| 80 |
