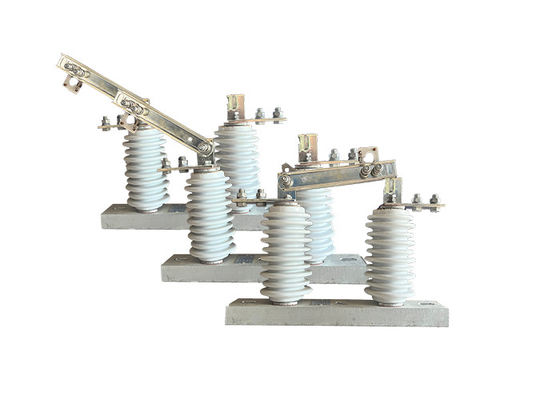

سوئیچ قطع برق متناوب با تکنولوژی پیشرفته یک فاز هوک استیک سوئیچ سرامیکی GB1985-2014

سوئیچ قطع برق متناوب با تکنولوژی پیشرفته یک فاز هوک استیک سوئیچ سرامیکی GB1985-2014

توضیحات محصول:

The high voltage disconnect switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.

سوئیچ قطع از یک پایه، عایق ستون، قطعات رسانا و قطعات مکانیکی تشکیل شده است. این مزایای ساختار ساده، نگهداری کم، خطی بودن شکستن و بسته شدن بالا را دارد,و قابلیت اطمینان بالا، که به سطح محصولات مشابه در داخل و خارج از کشور می رسد.

علاوه بر این، یک نوع دیگر از سوئیچ قطع به نام GW9-12 ((W) وجود دارد، دارای یک ساختار تک مرحله ای است و برای سیستم های برق با فرکانس 50 هرتز و ولتاژ خط 10 کیلو ولت مناسب است.آن را به عنوان یک مدار برای شکستن و بسته شدن خطوط زمانی که ولتاژ وجود دارد اما هیچ بار استفاده می شود. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.

کاربرد:

1جداسازی مدار: جداکننده های الکتریکی ولتاژ بالا در درجه اول برای جداسازی بخش های یک سیستم برق برای تعمیرات یا تعمیرات استفاده می شوند.این اجازه می دهد تا کارگران به طور ایمن در مدار جدا بدون خطر ضربه الکتریکی و یا دیگر خطرات الکتریکی کار می کنند.

2ایمنی: جداکننده های الکتریکی ولتاژ بالا نیز به عنوان یک دستگاه ایمنی برای محافظت از کارگران و مردم از خطرات الکتریکی استفاده می شوند.جداکننده های الکتریکی ولتاژ بالا از تماس تصادفی با قطعات فعال سیستم جلوگیری می کنند و خطر حوادث الکتریکی را کاهش می دهند..

3حفاظت از خطای: جداکننده های الکتریکی ولتاژ بالا نیز می توانند برای محافظت از سیستم برق از خطاهای مانند مدار کوتاه و بیش از حد استفاده شوند.جدا کننده های الکتریکی ولتاژ بالا مانع از گسترش خطای به سایر قسمت های سیستم و ایجاد آسیب بیشتر می شوند.

4. سوئیچینگ: جداکننده های الکتریکی ولتاژ بالا می توانند به عنوان یک دستگاه سوئیچینگ برای کنترل جریان قدرت در یک سیستم استفاده شوند. با باز کردن یا بستن جداکننده،جریان قدرت می تواند به صورت مورد نیاز به قسمت های مختلف سیستم هدایت شود.

5آزمایش: جداکننده های الکتریکی ولتاژ بالا همچنین می توانند برای اهداف آزمایش استفاده شوند، مانند اندازه گیری ولتاژ یا جریان در یک مدار یا آزمایش عملکرد سایر اجزای سیستم.

عملیات

1آماده سازی: قبل از استفاده از سوئیچ، مدار باید از انرژی خارج شده و به درستی زمین گرفته شود تا از هرگونه خطر الکتریکی جلوگیری شود.کلید باید برای هر گونه نشانه از آسیب یا سایش و پاره شدن بررسی شود.
2بسته شدن سوئیچ: برای بسته شدن سوئیچ، اپراتور دست به دست یا از راه دور دسته سوئیچ یا اهرم کنترل را به موقعیت بسته منتقل می کند. این مدار را به منبع برق متصل می کند.اجازه دادن به جریان جریان از طریق مدار.
3باز کردن سوئیچ: برای باز کردن سوئیچ، اپراتور دست به دست یا از راه دور دستگیره سوئیچ یا اهرم کنترل را به موقعیت باز منتقل می کند. این مدار را از منبع برق جدا می کند.قطع جریان جریان.
4مدیریت قوس: هنگامی که سوئیچ باز می شود، ممکن است یک قوس الکتریکی بین تماس ها رخ دهد، که می تواند خطرناک باشد و باعث آسیب به سوئیچ شود.این سوئیچ ممکن است مجهز به دستگاه هایی مانند لوله های قوس یا کویل های انفجاری باشد..
5ایمنی: اپراتورهای سوئیچ های قطع ولتاژ بالا باید از روش های ایمنی مناسب برای جلوگیری از خطرات الکتریکی پیروی کنند. این ممکن است شامل استفاده از تجهیزات حفاظت شخصی، کار در تیم، استفاده از دستگاه های محافظتی، استفاده از دستگاه های محافظتی، استفاده از دستگاه های محافظتی، و غیره باشد.و به دنبال روش های قفل کردن / برچسب گذاری.

مزیت:

1ساختار ساده: سوئیچ جداسازی با یک ساختار ساده طراحی شده است، که درک و استفاده از آن را آسان می کند.

نگهداری کم: به دلیل طراحی و ساخت آن، سوئیچ جداسازی نیاز به نگهداری حداقل دارد و نیاز به بازرسی و تعمیرات مکرر را کاهش می دهد.

2خطی بودن شکستن و بسته شدن بالا: سوئیچ جداسازی دارای خطی بودن شکستن و بسته شدن عالی است که عملکرد صاف و قابل اعتماد را در طول عملیات سوئیچ تضمین می کند.

3قابلیت اطمینان بالا: سوئیچ برای ارائه عملکرد قابل اعتماد ساخته شده است، به حداقل رساندن خطر خرابی یا شکست در طول کار.

4قابل مقایسه با استانداردهای بین المللی: سوئیچ جداکننده سری GW9-12 ((W) سطح محصولات مشابه را در داخل و خارج از کشور برآورده می کند یا از آن فراتر می رود.تضمین سازگاری و رقابت در بازار.

حالت:

1حداکثر ارتفاع برای نصب نباید بیش از 1000 متر باشد.

2دمای هوای محیط نباید بیش از +40 درجه سانتیگراد باشد و در مناطق عمومی نباید کمتر از -30 درجه سانتیگراد باشد. در مناطق پاراموس نباید کمتر از -40 درجه سانتیگراد باشد.

3فشار باد نباید بیش از 700Pa باشد که مربوط به سرعت باد 34m/s است.

4جدا کننده بايد قادر به مقاومت در برابر زلزلهاي 8 درجه باشد

5جداکننده باید در مکانی نصب شود که لرزش های شدید مکرر وجود نداشته باشد.

6برای جداکننده های معمولی، باید از گاز، دود، رسوب شیمیایی، مه نمک، گرد و غبار،و سایر مواد انفجاری و خوردنی که می توانند به طور جدی بر قابلیت عایق بندی و هدایت عایق تاثیر بگذارند.

7جداکننده های ضد آلودگی مناسب استفاده در مناطق بسیار کثیف هدایت هستند، اما آنها نباید در مناطق با مواد منفجره یا آتش زا نصب شوند.
