سنسورهای دنباله صفر قطع کننده مدار خلاء بیرونی برای حفاظت با سوئیچ های جدا کننده ولتاژ بالا

سنسورهای دنباله صفر قطع کننده مدار خلاء بیرونی برای حفاظت با سوئیچ های جدا کننده ولتاژ بالا

توضیحات محصول:

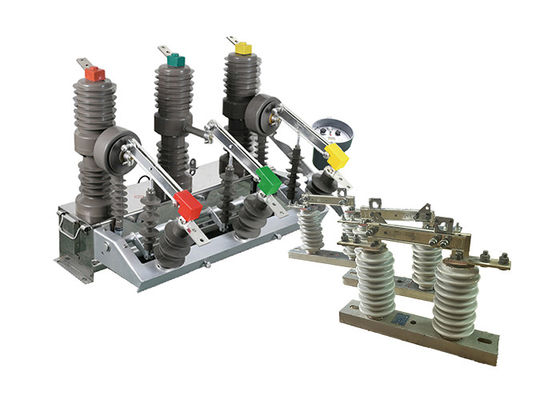

قطع کننده مدار بیرونی ZW32-12 با سنسورهای دنباله صفر به یک مدل خاص از قطع کننده مدار خلاء اشاره دارد که با سنسورهای دنباله صفر مجهز است.
سنسورهای دنباله صفر، همچنین به عنوان سنسورهای جریان باقیمانده یا ترانسفورماتورهای جریان دنباله صفر شناخته می شوند،دستگاه هایی هستند که برای تشخیص و اندازه گیری جریان های نامتعادل یا باقیمانده در یک سیستم برق سه فاز استفاده می شوند.این سنسورها به طور خاص برای تشخیص و اندازه گیری مجموع جریان های سه فاز طراحی شده اند، که در حالت ایده آل باید در یک سیستم متعادل صفر باشد.
شامل شدن سنسورهای توالی صفر در قطع کننده مدار خلاء ZW32-12 عملکرد و حفاظت اضافی را فراهم می کند.قطع کننده می تواند نقص زمین یا شرایط نامتعادل در سیستم را تشخیص دهداین امکان را برای تشخیص خطا بهتر و پاسخ سریع تر به شرایط غیرطبیعی فراهم می کند و ایمنی و قابلیت اطمینان سیستم توزیع برق را افزایش می دهد.
حسگرهای دنباله صفر باعث می شوند که قطع کننده مدار ZW32-12 محافظت بیشتری در برابر نقص های زمین، بار های نامتعادل،و سایر شرایط غیرطبیعی که ممکن است در سیستم الکتریکی رخ دهداین به جلوگیری از آسیب به تجهیزات، به حداقل رساندن زمان توقف و اطمینان از ایمنی پرسنل کمک می کند.

سوئیچ جداکننده ولتاژ بالا GW9-10 یک نوع سوئیچ الکتریکی است که برای جدا کردن یک بخش از یک خط انتقال برق برای نگهداری یا تعمیر استفاده می شود.معمولا در سیستم های الکتریکی ولتاژ بالا استفاده می شود، مانند آنهایی که توسط شرکت های برق برای انتقال برق در مسافت های طولانی استفاده می شوند.

این سوئیچ بر روی یک سازه فوقانی مانند یک برج انتقال یا قطب نصب شده است و برای مقاومت در برابر شرایط زیست محیطی سخت در سیستم های الکتریکی در فضای باز طراحی شده است.داراي يک عمودي، یا حرکت بالا و پایین برای اتصال یا جدا کردن تماس های سوئیچ، که به طور معمول از مس یا سایر مواد رسانا ساخته شده است.

سوئیچ جدا کننده طراحی شده است تا یک شکستن قابل مشاهده در خط انتقال را فراهم کند، به کارکنان تعمیر و نگهداری اجازه می دهد تا بدون خطر ضربه الکتریکی یا آسیب به تجهیزات به طور ایمن در خط کار کنند.اغلب در کنار سایر وسایل ایمنی استفاده می شودبرای محافظت از سیستم الکتریکی و افرادی که روی آن کار می کنند.

به طور کلی، سوئیچ جدا کننده عمودی ولتاژ بالا یک جزء مهم از سیستم های انتقال برق مدرن است که عملکرد قابل اعتماد و ایمن شبکه الکتریکی را تضمین می کند.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.

معرفي کنترل کننده:

کنترل کننده از ارتباطات از طریق رابط 485/232 پشتیبانی می کند که امکان نظارت و کنترل از راه دور را فراهم می کند. همچنین می تواند از طریق فیبر نوری یا اتصالات بی سیم ارتباط برقرار کند.

هنگامی که یک سوئیچ سنگین تشخیص داده می شود، این دستگاه به طور خودکار در صورت نقص دائمی روند پرتاب را تسریع می کند. این ویژگی به محافظت از سیستم در برابر آسیب در چنین شرایطی کمک می کند.

بسته شدن و بازپرداخت از راه دور / دستی: کاربر دارای گزینه ای برای بسته شدن و بازپرداخت از راه دور یا دستی مدار است.اگر کاربر فراموش کند که در هنگام بازگرداندن برق پس از تعمیر یک خط، سوئیچ زمین را خارج کند.، دستگاه می تواند روند پرتاب را برای اطمینان از ایمنی تسریع کند.

این ویژگی انعطاف پذیری را در تعیین تأخیر مناسب قبل از بسته شدن مجدد مدار پس از نقص فراهم می کند.

مدار بسته شدن پرش کنترل کننده شامل یک طراحی ضد سوء استفاده است. این شامل یک عملکرد ضد پرش برای جلوگیری از بسته شدن ناخواسته مدار است.

کنترل کننده می تواند بین خطاهای درون منطقه و خارج از منطقه بر اساس جریان صفر دنباله ای تفاوت قائل شود.این قابلیت به شناسایی محل نقص کمک می کند و امکان رفع مشکلات و نگهداری هدفمندتر را فراهم می کند.

جلوگیری از اشتباهات عملیاتی: سوئیچ کنترل از راه دور برای جلوگیری از اشتباهات عملیاتی طراحی شده است. این ویژگی طراحی تضمین می کند که سوئیچ به طور تصادفی تحریک نمی شود،در نتیجه خطر اعمال ناخواسته را کاهش می دهد..

مزیت:

1اندازه کوچک: دستگاه با یک فاکتور فرم جمع و جور طراحی شده است که امکان نصب آسان در محیط های فضای محدود را فراهم می کند.اندازه کوچک آن را مناسب برای برنامه های کاربردی که در آن فضای محدود است.

2وزن کم: دستگاه سبک وزن است، که حمل و نصب را ساده می کند.این باعث کاهش بار فیزیکی در هنگام حمل و نقل می شود و نصب یا ادغام در سیستم های موجود را آسان تر می کند.

3بدون نگهداری: دستگاه برای نیاز به حداقل نگهداری طراحی شده است. آن را با اجزای با دوام ساخته شده و برای قابلیت اطمینان طولانی مدت بهینه سازی شده است.کاهش نیاز به بازرسی یا تعویض مکرراین ویژگی باعث صرفه جویی در زمان و منابع در فعالیت های نگهداری می شود.

4.ضد تهویه: دستگاه شامل اقدامات برای جلوگیری از تهویه است. شامل ویژگی های محافظتی مانند مهر و موم یا عایق برای به حداقل رساندن خطر جمع آوری رطوبت است.این به حفظ عملکرد بهینه کمک می کند و از اجزای داخلی در برابر آسیب های احتمالی ناشی از رطوبت محافظت می کند.

5- سازگار با شرایط آب و هوایی نامطلوب و محیط کثیف: این دستگاه برای مقاومت در برابر شرایط آب و هوایی چالش برانگیز مانند دمای شدید، رطوبت یا قرار گرفتن در معرض گرد و غبار و کثافت طراحی شده است.ساخت و ساز قوی و ویژگی های محافظتی آن، عملکرد قابل اطمینان در محیط های نامطلوب را تضمین می کندکاهش خطر خرابی یا کاهش عملکرد.

محل قرار دادن:

رابطه بین قطع کننده خلاء بیرونی و جدا کننده قطع ولتاژ بالا در خارج از خانه در نقش مکمل آنها در سیستم الکتریکی است:

قطع مدار: قطع کننده خلاء مسئول قطع مدار الکتریکی در هنگام کار عادی یا در صورت نقص است.اين به عنوان وسيله ي اصلي قطع جریان جاري عمل مي کنددر مقابل، جدا کننده قطع اتصال برای جدا کردن مدار از منبع برق در طول فعالیت های تعمیر و نگهداری استفاده می شود.این یک لایه اضافی از ایمنی را با باز کردن فیزیکی مدار فراهم می کند.

هماهنگی: در سیستم های برق ولتاژ بالا، قطع کننده خلاء و جداکننده اتصال اغلب هماهنگ می شوند تا با هم کار کنند.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع استفاده می شود برای جدا کردن فیزیکی مدار و ارائه یک نشانه قابل مشاهده از قطع.

ایمنی و تعمیر و نگهداری: جداکننده جدا کننده نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد. قبل از انجام هر کار تعمیر و نگهداری بر روی تجهیزات الکتریکی،جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این امر تضمین می کند که دستگاه از انرژی خارج شده و کار آن ایمن است. از سوی دیگر، قطع کننده خلاء، سیستم را در طول کار عادی و در صورت خرابی محافظت می کند.

معرفی سوئیچ جدا کننده بیرونی سری GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40467100-خودکارانه-کارگردانی-فولتاژ بالا-برقی-عزل کننده-امنیتی-کارگردانی-فولتاژ بالا-شکستن-سر.html

کاربرد:

1. ایستگاه های فرعی: به طور معمول در ایستگاه های فرعی داخلی و خارجی برای محافظت و کنترل توزیع برق متوسط ولتاژ استفاده می شود.قطع کننده مدار خلاء تضمین قطع قابل اعتماد جریان خطا، جریان های بیش از حد و جریان های بار، حفاظت از تجهیزات ایستگاه فرعی.

2شرکت های صنعتی و معدن: قطع کننده خلاء ZW32-12 در سیستم های توزیع شرکت های صنعتی و معدن برای محافظت از موتورها، ترانسفورماتورها،و سایر تجهیزات الکتریکی از جریان بیش از حد و مدار کوتاهبه حفظ ثبات و ایمنی تامین برق در این تاسیسات کمک می کند.

3شبکه های برق روستایی: به دلیل توانایی مقاومت در برابر عملیات مکرر، قطع کننده خلاء برای استفاده در شبکه های برق روستایی مناسب است.امکان بخشیدن کارآمد شبکه برقعلاوه بر این، هنگامی که آن را با یک کنترل کننده مجهز می کند، امکان اتوماسیون شبکه توزیع را فراهم می کند و قابلیت اطمینان و کارایی سیستم برق روستایی را افزایش می دهد.

4ساختمان های تجاری: قطع کننده خلاء نیز در ساختمان های تجاری برای توزیع و حفاظت از برق استفاده می شود.جلوگیری از آسیب به تجهیزات و به حداقل رساندن زمان توقف.

حالت:

1ارتفاع بیش از 2000 متر نیست.

2دمای هوای محیط: -45 °C ~ + 40 °C. تفاوت دمای روزانه: 25 °C.

3سرعت بادي نه بيشتر از 35 متر در ثانیه

4.بدون محل های قابل احتراق، انفجاری خطرناک، خوردگی شیمیایی و لرزش های شدید

پارامتر فنی:
