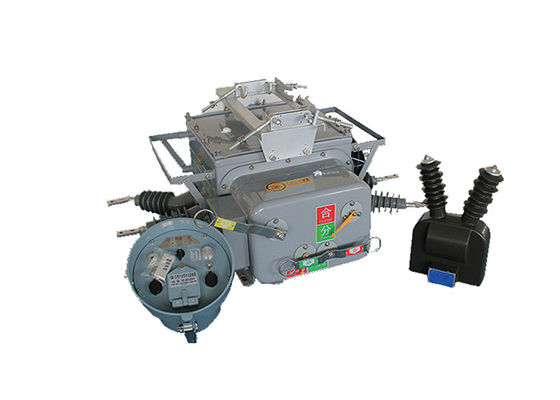

ZW20-12 ((F) سوئیچ بار محدودی هوشمند قطب نصب قطب خلاء با کنترل 12kV 630A/1250A

ZW20-12(F) سوئیچ بار محدودی هوشمند قطب نصب شده قطب کننده خلاء با کنترل کننده

توضیحات محصول:

ZW20-12 ((F) لوله بار مرزی یکی از محصولات جدید ما است. لوله مدار مرزی یک دستگاه هوشمند چند منظوره با عملکرد لوله کش خلاء، لوله بار خلاء، بازپوشنده،بخش ساز چهار سوئیچپیکربندی اصلی شامل شکافنده خلاء، کنترل کننده CH-40، ترانسفورمور ولتاژ خارجی (توجه: شبکه حلقه اتوماسیون خط توزیع در دسترس در PT دوجانبه) سه قسمت است.محصولات به طور گسترده ای در 10kV استفاده می شود، 13kV شهر، شبکه برق روستایی شبکه حلقه فضایی برای جدا کردن سوئیچ، سوئیچ تماس، دستگاه سوئیچ خودکار که می تواند بار خط انتشار حلقه را اجرا کند.می تواند به عنوان یک سوئیچ مرزی (معروف به عنوان نگهبان) در خط شاخه ای از منبع برق استفاده شود، استفاده می شود به عنوان reclosers و sectionalizers در شبکه توزیع بالا تغذیه. قطع کننده خط مرزی با الگوی مدیریت از راه دور، حفاظت و کنترل و عملکرد ارتباطات.تشخیص قابل اعتمادی در قضاوت، mA سطح صفر جریان دنباله ای و جریان مدار کوتاه بین فاز ها، از بین بردن اتوماتیک خطای زمین گیری تک فاز و خطای مدار کوتاه فاز به فاز را تحقق می بخشد.کلید اصلی قوس خلاء است و عایق SF6 را اتخاذ می کند، N2 گاز مخلوط. مورد معرفی از ژاپن، آلمان، فشرده سازی گاز فرانسه، ضد انفجار، سیستم عایق بندی تکنولوژی، عملکرد کلی بسیار عالی مهر و موم. داخل پر شده است با SF6,گاز مخلوط N2 که نشت نمی کند، تحت تاثیر محیط بیرونی نیست. مکانیسم عامل بهار با طراحی کوچک سازی و بهینه سازی عملکرد،قابلیت اطمینان عمل بسیار بالاتر از مکانیسم بهار سنتی است.



معرفي کنترل کننده:

1.با رابط ارتباط 485 / 232، یا از طریق فیبر نوری، کنترل از راه دور بی سیم؛ عملکرد شتاب پس از بازپرداخت؛وقتی سوئیچ سنگین است،سرعت خودکار در صورت نقص دائمی;

2- بسته شدن از راه دور / دستی برای شتاب دادن به تعویق و بسته شدن دوباره: کاربر پس از تعمیر خط، اگر فراموش کند سوئیچ زمین را خارج کند، باید سرعت دادن را افزایش دهد.

3. سه زمان تاخیر بازپوشیدن قابل تنظیم است

4. مدار بسته شدن پرش طراحی ضد سوء استفاده را اتخاذ می کند و دارای عملکرد ضد پرش است

5.جریان صفر دنباله می تواند بین نقص های درون منطقه و خارج از منطقه تمایز قائل شود

6. سوئيچ کنترل از راه دور براي پيشگيري از اشتباه در کار طراحی شده

ویژگی:

1حفاظت از شکستن سریع: سوئیچ بار مرزی برای باز کردن سریع مدار در صورت نقص یا شرایط غیرطبیعی طراحی شده است.آن را فراهم می کند تصفیه خطا سریع و به حداقل رساندن مدت قطع برق.

2حفاظت از جریان بیش از حد: سوئیچ بار شامل مکانیسم های حفاظت از جریان بیش از حد برای تشخیص و پاسخ به جریان های بیش از حد است.این کمک می کند تا از آسیب به سیستم توزیع با ضربه زدن و جدا کردن بخش های معیوب جلوگیری شود.

3بازپوشیدن سه گانه: سوئیچ بار مرزی ممکن است قادر به انجام سه عملیات بازپوشاندن به طور خودکار پس از یک عملیات رفع عیب باشد.این ویژگی در شناسایی نقص های موقت کمک می کند و به طور خودکار قدرت را بازگرداند اگر نقص پاک شود.

4ثبت حوادث: سوئیچ بار می تواند اطلاعات مربوط به حوادث خطا از جمله نوع خطا، مکان و مهر زمان را ثبت و ذخیره کند. این داده ها برای تجزیه و تحلیل، عیب یابی،و اهداف نگهداری.

5محافظت از ورود: سوئیچ بار مجهز به محافظت از ورود برای مقابله با جریان های ورود بالا است که در طول انرژی سازی ترانسفورماتورها یا سایر بارهای دیگر رخ می دهد.این تضمین می کند عملکرد پایدار و قابل اعتماد در طول این شرایط گذرا.

6حفاظت از توالی صفر: سوئیچ بار مرزی ممکن است شامل حفاظت از توالی صفر برای تشخیص و پاسخ به نقص های زمین یا شرایط نامتعادل در سیستم باشد.این کمک می کند در شناسایی و جدا کردن نقص هایی که یک خطر برای ثبات سیستم است.

7ساعت در زمان واقعی: یک ویژگی ساعت در زمان واقعی اجازه می دهد تا سوئیچ بار زمان وقایع نقص و سایر عملیات را به طور دقیق ثبت کند.این امکان هماهنگی زمان دقیق را فراهم می کند و تجزیه و تحلیل توالی رویداد را تسهیل می کند.

8شتاب پس از بازپوشیدن: پس از تلاش های موفق برای بازپوشیدن، سوئیچ بار ممکن است یک عملکرد شتاب را برای افزایش سرعت ضربه در صورت ادامه مشکل فراهم کند.این کمک می کند در به حداقل رساندن آسیب به سیستم و افزایش کارایی تصفیه خطا.

9.پرسش های وضعیت در زمان واقعی: سوئیچ بار می تواند اطلاعات وضعیت را در زمان واقعی مانند موقعیت (باز یا بسته) ، نشانه خطا و داده های عملیاتی ارائه دهد.این اجازه می دهد تا اپراتورها را به نظارت بر وضعیت سوئیچ و تصمیم گیری آگاهانه.

10کنترل های جیبی هوشمند: برخی از سوئیچ های بار را می توان با استفاده از یک کامپیوتر جیبی هوشمند یا دستگاه های دستی مشابه کنترل و نظارت کرد.این باعث افزایش راحتی و انعطاف پذیری مدیریت سوئیچ از راه دور.

11تنظیمات محلی / از راه دور: سوئیچ بار را می توان به صورت محلی در محل نصب یا از راه دور از طریق رابط های ارتباطی پیکربندی و تنظیم کرد.این اجازه می دهد تا برای کنترل مناسب و انعطاف پذیر و گزینه های پیکربندی.

12گزارش نقص فعال: سوئیچ بار می تواند به طور فعال رویدادهای نقص یا شرایط غیرطبیعی را به یک سیستم کنترل یا نظارت مرکزی گزارش دهد. این امکان شناسایی و واکنش سریع به نقص ها را فراهم می کند.تسهیل مدیریت خطای کارآمد.

13عملکرد پیام کوتاه.GSM: برخی از سوئیچ های بار ممکن است توانایی ارسال اطلاعیه های پیام کوتاه یا هشدارها را از طریق شبکه های GSM (سیستم جهانی ارتباطات موبایل) داشته باشند.این امکان نظارت از راه دور و اطلاع رسانی از وقایع نقص یا وضعیت عملیاتی را فراهم می کند.

شرایط:

1ارتفاع: 2000 متر
2دمای محیط: در فضای باز -30°C ~ +55°C
بالاترین دمای میانگین سالانه ۲۰ درجه سانتیگراد است
حداکثر دمای متوسط روزانه 30°C است
3رطوبت نسبی: 95٪ ((25 °C)
4ظرفیت لرزه ای: شتاب سطح زمین 0.3g
شتاب عمودی زمین 0.15g
در حالی که برای سه موج سینوس عمل می کند
فاکتور ایمنی 167
5شدت زلزله: 7 درجه
6حداکثر تفاوت دمای روزانه:25°C
7محل نصب: در فضای باز، خط هوایی 10kv، نقطه مرزی مسئولیت کاربر
8روش زمین گذاری: نقطه خنثی لمس نمی کند، زمین گیری کویل سرکوب قوس و زمین گیری مقاومت کم

پارامتر فنی:

پارامتر فنی کنترل کننده:
