توضیحات محصول:

ZW20-12 ((F) Breaker Outdoor Vacuum Circuit Breaker یک دستگاه همه کاره و هوشمند است که عملکرد یک Breaker Vacuum، سوئیچ بار خلاء، بازپوشنده و بخش بندی کننده را ترکیب می کند.برای استفاده در شبکه های توزیع 10 و 13kV طراحی شده است، به ویژه در شبکه های برق شهری و روستایی.

اجزای اصلی قطع کننده مدار ZW20-12 ((F) شامل یک قطع کننده خلاء، کنترل کننده CH-40 و یک ترانسفورماتور ولتاژ خارجی است.شکافنده خلاء مسئول قطع و ساخت مدارهای الکتریکی است، در حالی که کنترل کننده CH-40 عملکردهای محافظت و کنترل هوشمند را فراهم می کند. ترانسفورماتور ولتاژ خارجی به اندازه گیری دقیق ولتاژ برای اهداف کنترل و نظارت کمک می کند.

سوئیچ های قطع اتصال بیرونی GW9-10 به طور معمول در سیستم های انتقال و توزیع ولتاژ بالا برای جدا کردن بخش هایی از شبکه برای تعمیرات و نگهداری استفاده می شوند.آنها همچنین به عنوان یک دستگاه ایمنی برای محافظت از کارگران در برابر خطرات الکتریکی استفاده می شود، مانند تماس تصادفی با قسمت های زنده سیستم.

آنها برای تحمل ولتاژ و جریان های بالا طراحی شده اند و اغلب در مکان های بیرونی نصب می شوند، جایی که آنها در معرض شرایط محیطی خشن مانند دمای شدید، باد,باران و گرد و غبار. بنابراین، آنها ساخته شده برای تحمل این شرایط و اغلب از مواد ماندگار مانند فولاد یا آلومینیوم ساخته شده است.

سوئیچ های قطع اتصال Toutdoor بسته به کاربرد و الزامات خاص، در انواع و پیکربندی های مختلف وجود دارد. به عنوان مثال، برخی از VEI ها برای استفاده در داخل خانه طراحی شده اند،در حالی که برخی دیگر برای استفاده در فضای باز مناسب هستندبرخی از آن ها برای کار دستی طراحی شده اند، در حالی که برخی دیگر خودکار هستند و می توانند از راه دور کار کنند.

علاوه بر عملکرد اصلی خود به عنوان جداسازی مدار، VEIs همچنین دارای ویژگی های مهم دیگری هستند، مانند ارائه یک نشانه بصری از وضعیت آنها (باز یا بسته) ،و اطمینان حاصل کنید که مدار در هنگام باز کردن عایق انرژی ندارد.

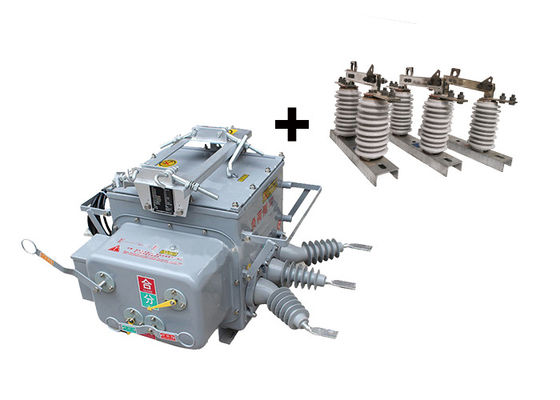

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.



ویژگی های کنترل کننده:

1. می تواند با رابط ارتباطی 485/232 مجهز باشد ، یا از طریق فیبر نوری یا ارتباطات بی سیم نظارت از راه دور را انجام دهد. پس از بازپرداخت ، عملکرد شتاب دارد:زمانی که سوئیچ به دلیل یک نقص دائمی دوباره بسته می شود.

2.وقتی یک نقص دائمی رخ می دهد، به طور خودکار سرعت می گیرد.

3کنترل از راه دور / بازپرداخت دستی با شتاب برای حرکت و بازپرداخت بازپرداخت: پس از اینکه کاربر خط را تعمیر کرده و قدرت را بازگرداند، اگر فراموش کند سوئیچ چاقوی زمین را خارج کند،بايد سرعتش رو بالا ببره تا حرکت کنه.

4زمان تاخیر برای بازپوشیدن می تواند برای هر سه تلاش تنظیم شود.

5مدار حرکت/بازبستن برای جلوگیری از کار نادرست طراحی شده و دارای عملکرد ضد بازبستن است.

6.جريان سري صفر مي تونه بين نقص هاي داخل و خارج از منطقه تفاوت کنه

7کنترل از راه دور استفاده از طراحی برای جلوگیری از کار نادرست است.



ویژگی:

1قطع کننده اتوماتیک خلاء ZW20-12 ((F) نشان دهنده توانایی قوی در مقاومت در برابر آلودگی است.اطمینان از عملکرد قابل اعتماد حتی در شرایط آلودههمچنین مقاومت در برابر دمای بالا و پایین را نشان می دهد و این کار را در طیف گسترده ای از محیط های دمایی امکان پذیر می کند. علاوه بر این، قطع کننده مدار خطر احتراق یا انفجار را ایجاد نمی کند.افزایش ایمنی کلی.

2با داشتن یک ساختار کاملاً بسته، قطع کننده مدار با گاز SF6 در داخل محفظه پر می شود. این طراحی عملکرد مهر و موم عالی را فراهم می کند،برای استفاده در مناطق با دمای بالا و رطوبت مناسب استمحفظه مهر و موم از اجزای داخلی از عناصر خارجی محافظت می کند، اطمینان از عملکرد بهینه و طول عمر.

3قطع کننده مدار مجهز به یک ترانسفورماتور جریان (CT) است که جریان را به کنترل کننده هوشمند برای تجزیه و تحلیل اطلاعات صادر می کند. نسبت تبدیل CT قابل تنظیم است.اجازه انعطاف پذیری در پیکربندی سیستم• ترمینال های اتصال را می توان به راحتی به سوکت های ترمینال مربوطه متصل کرد، که فرآیند نصب و نگهداری را آسان می کند.

4مکانیسم عملکرد قطع کننده نوآورانه و ساده است که منجر به اندازه فشرده و ساخت سبک می شود. این طراحی عملکرد ایمن و قابل اعتماد را تضمین می کند.به حداقل رساندن خطر خرابی یا شکستسایز جمع و جور نیز به صرفه جویی در فضای نصب و آسان بودن دستکاری کمک می کند.

5محفظه بیرونی قطع کننده دارای شاخص های قابل توجه برای " ذخیره انرژی " " باز " و " نزدیک " است. این شاخص ها نشانه های بصری روشن را فراهم می کنند.که امکان شناسایی آسان وضعیت عملیاتی قطع کننده مدار را فراهم می کنداین بازخورد بصری باعث افزایش کارایی عملیاتی می شود و نظارت دقیق بر وضعیت قطع کننده را تضمین می کند.




ساختار:

1دستگاه محافظت و نظارت رله مبتنی بر میکرو کامپیوتری به عنوان کنترل کننده سیستم قطع کننده کار می کند.از تکنولوژی پیشرفته میکرو کامپیوتری استفاده می کند تا عملکردهای دقیق و کارآمد حفاظت و نظارت از رله را فراهم کند.

2کنترل کننده با مقاومت شدید در برابر آب و هوا طراحی شده است، که به آن اجازه می دهد تا در برابر شرایط مختلف محیط زیست مقاومت کند.اطمینان از عملکرد قابل اطمینان حتی در محیط های مرطوب یا مرطوب.

3برای ایجاد یک اتصال امن و قابل اعتماد، کنترل کننده با استفاده از کانکتورهای هواپیمایی به بدن سوئیچ متصل می شود. این کانکتورها سطح بالایی از ثبات و دوام را ارائه می دهند.اطمینان از ارتباط و عملکرد مناسب بین کنترل کننده و سوئیچ.

4کنترل کننده دارای قابلیت اطمینان اتصال عالی است که خطر از دست دادن یا اختلال سیگنال را به حداقل می رساند.حفاظت از یکپارچگی و دقت سیستم حفاظت و نظارت رله.

حالت:

1ارتفاع: 2000 متر

2دمای محیط: در فضای باز -30°C ~ +55°C

بالاترین دمای میانگین سالانه ۲۰ درجه سانتیگراد است

حداکثر دمای متوسط روزانه 30°C است

3رطوبت نسبی: 95٪ ((25 °C)

4ظرفیت لرزه ای: شتاب سطح زمین 0.3g

شتاب عمودی زمین 0.15g

در حالی که برای سه موج سینوس عمل می کند

فاکتور ایمنی 167

5شدت زلزله: 7 درجه

6حداکثر تفاوت دمای روزانه:25°C

7محل نصب: در فضای باز، خط هوایی 10kv، نقطه مرزی مسئولیت کاربر

8روش زمین گذاری: نقطه خنثی لمس نمی کند، زمین گیری کویل سرکوب قوس و زمین گیری مقاومت کم
