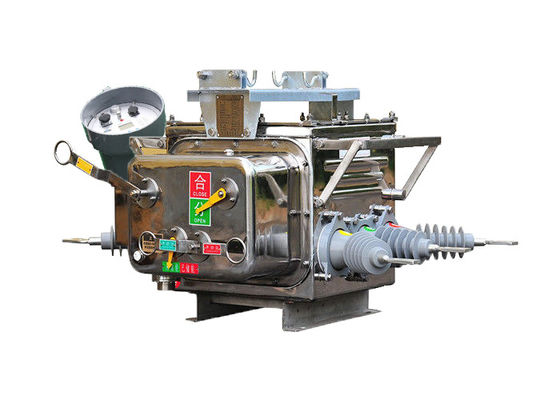

سوئیچ بار محدودی قدرتمند ZW20-12 ((F) سری قطع کننده مدار خلاء ولتاژ بالا با کنترل کننده هوشمند

سوئیچ بار محدودی قدرتمند ZW20-12 ((F) سری قطع کننده مدار خلاء ولتاژ بالا با کنترل کننده هوشمند

توضیحات محصول:

سوئیچ بار مرزی ZW20-12 ((F) یک نوع سوئیچ فوق ولتاژ 50 هرتز AC سه فاز در فضای باز است که عمدتاً برای استفاده در شبکه های توزیع 10 کیلوولت در فضای باز روستایی و شهری طراحی شده است.براي کنترل جريان بار استفاده ميکنه، جریان بیش از حد، جریان مدار کوتاه و سناریوهای مشابه.

سوئیچ بار مرزی دارای یک ساختار جعبه مشترک سه فاز است که شامل چندین جزء از جمله مکانیسم عملیاتی، یک مدار رسانا، یک سیستم عایق، یک عنصر مهر و موم است,و یک پوسته. این اجزای با هم کار می کنند تا عملکرد کارآمد و ایمن قطع کننده را تضمین کنند.

علاوه بر این، سوئیچ بار مرزی ZW20-12 ((F) مجهز به ترمینال های هوشمند از راه دور است که از کاربردهای مختلف اتوماسیون توزیع پشتیبانی می کند.امکان افزایش قابلیت های کنترل و نظارت.

علاوه بر این، یک نوع دیگر از این قطع کننده به نام ZW20-12 ((Z) وجود دارد که یک قطع کننده هوا هوشمند ولتاژ بالا AC در فضای باز است.امکان ارتباط از طریق پیام های متنی.

علاوه بر این، ZW20-12 ((F) سوئیچ بار مرزی می تواند با یک کنترل کننده سوئیچ تقسیم برای تشکیل یک سیستم شکاف هوا در فضای باز تقسیم ولتاژ بالا AC ترکیب شود.این ترکیب باعث افزایش قابلیت و انعطاف پذیری قطع کننده می شود، فراهم کردن قابلیت های کنترل و حفاظت جامع تر.

ویژگی های کنترل کننده:

کنترل کننده ترمینال هوشمند با حفاظت، کنترل خودکار، چک / پرس و جو، ارتباطات، مدیریت نرم افزار و سایر توابع.

1 به طور کامل فعال: حفاظت کامل از خط، کنترل از راه دور، هشدار، نظارت از راه دور و سایر توابع.

2 هزینه پایین و عملی: شبکه GSM بدون هیچ سرمایه گذاری سخت افزاری ارتباطی، خرید یک کارت سیم برای باز کردن سرویس SMS؛

استفاده از تلفن های همراه تعیین شده، رمزگذاری اطلاعات، تأیید رمز عبور و سایر ابزارهای امنیتی؛ ماژول GSM می تواند شماره تلفن همراه را مشخص کند، فقط عمر تلفن همراه را بپذیرد؛رمزگذاری پیام های متنی برای کنترل از راه دور و نقاط کنترل دیگر. · رمزگذاری پیام های متنی که زندگی را کنترل می کنند، مانند کنترل از راه دور. پیش تنظیم - تایید - اجرا - به حالت کنترل از راه دور مدرسه، برای اطمینان از ایمنی کنترل سیستم، برای جلوگیری از خرابی.

4 آسان برای ساخت سیستم: نیازی به راه اندازی خطوط ارتباطی و عیب یابی خطوط ارتباطی نیست.شماره تلفن همراه تعیین شده را تنظیم کنید، و سیستم شروع به اجرا می کند.

5 نظارت موبایل در هر زمان و هر جا: در هر مکان که سیگنال وجود دارد، می توان آن را در زمان واقعی نظارت و مشاهده کرد، بدون نیاز به پرسنل ویژه ای برای نظارت.




ویژگی:

1توانایی قوی در مقاومت در برابر آلودگی، مقاومت در برابر دمای بالا و پایین و بدون خطر احتراق یا انفجار.

2ساختار کاملا بسته شده، پر از گاز SF6 در محفظه، عملکرد مهر و موم عالی، مناسب برای استفاده در مناطق با دمای بالا و مرطوب.

3مجهز به یک ترانسفورماتور جریان (CT) برای خروجی جریان به کنترل کننده هوشمند برای تجزیه و تحلیل اطلاعات. نسبت تبدیل قابل تنظیم است.و پایانه های اتصال می توانند به سوکت های پایانی مربوطه متصل شوند.

4مکانیسم کار نوآورانه و ساده است، با اندازه کوچک و وزن سبک، اطمینان از کار ایمن و قابل اعتماد.

5پوشش بیرونی دارای شاخص های قابل توجه برای " ذخیره انرژی" ، "باز" و "قرب" است.

ساختار:

1دستگاه محافظت و نظارت رله مبتنی بر میکرو کامپیوتری به عنوان کنترل کننده سیستم قطع کننده کار می کند.از تکنولوژی پیشرفته میکرو کامپیوتری استفاده می کند تا عملکردهای دقیق و کارآمد حفاظت و نظارت از رله را فراهم کند.

2کنترل کننده با مقاومت شدید در برابر آب و هوا طراحی شده است، که به آن اجازه می دهد تا در برابر شرایط مختلف محیط زیست مقاومت کند.اطمینان از عملکرد قابل اطمینان حتی در محیط های مرطوب یا مرطوب.

3برای ایجاد یک اتصال امن و قابل اعتماد، کنترل کننده با استفاده از کانکتورهای هواپیمایی به بدن سوئیچ متصل می شود. این کانکتورها سطح بالایی از ثبات و دوام را ارائه می دهند.اطمینان از ارتباط و عملکرد مناسب بین کنترل کننده و سوئیچ.

4کنترل کننده دارای قابلیت اطمینان اتصال عالی است که خطر از دست دادن یا اختلال سیگنال را به حداقل می رساند.حفاظت از یکپارچگی و دقت سیستم حفاظت و نظارت رله.

شرایط محیط زیست:

1قطع کننده اتوماتیک خلاء ZW20-12 ((F) برای کار با اطمینان در طیف گسترده ای از دمای هوای محیطی، از -40 °C تا +70 °C طراحی شده است.این تحمل دمایی تضمین می کند که قطع کننده می تواند به طور موثر در شرایط آب و هوایی مختلف کار کند.

2این قطع کننده برای نصب در ارتفاعات بیش از 3000 متر از سطح دریا مناسب است. این سازگاری ارتفاع اجازه می دهد تا در مکان های مختلف جغرافیایی انعطاف پذیر باشد.

3قطع کننده مدار ZW20-12 ((F) برای مقاومت در برابر آلودگی هوا ناشی از گرد و غبار، دود، گاز های خوردنی، بخار یا اسپری نمک ساخته شده است.که به استانداردهای سطح آلودگی کلاس چهارم پاسخ می دهد، تضمین می کند که قطع کننده انعطاف پذیر و عملیاتی حتی در محیط های چالش برانگیز و خوردنی باقی بماند.

4.با حداکثر سرعت باد 34 متر در ثانیه (معادل 700 Pa در سطح سیلندر) ، قطع کننده می تواند باد های قوی را بدون به خطر انداختن عملکرد یا ثبات آن تحمل کند.این مقاومت سرعت باد تضمین می کند که عملکرد قابل اعتماد قطع کننده در شرایط شدید آب و هوا.

5قطع کننده برای به حداقل رساندن تاثیر لرزش های خارجی یا حرکات زمین بر عملکرد آن طراحی شده است.ساخت و ساز آن و مکانیسم های داخلی آن به گونه ای طراحی شده اند که لرزش ها را جذب و خنک کنند، اطمینان حاصل شود که قطع کننده توسط اختلالات خارجی تحت تاثیر قرار نمی گیرد.

6قطع کننده مدار ZW20-12 ((F) برای محدود کردن تداخل الکترومغناطیسی ایجاد شده (EMI) در سیستم ثانویه طراحی شده است. دامنه EMI ایجاد شده در سیستم ثانویه بیش از 1.6kV نیست,اطمینان از اینکه قطعات قطع کننده باعث ایجاد اختلال های الکترومغناطیسی بیش از حد نمی شوند که می توانند در عملکرد سایر تجهیزات متصل اختلال ایجاد کنند.




پارامترهای فنی:

پارامتر فنی کنترل کننده:
