توضیحات محصول:

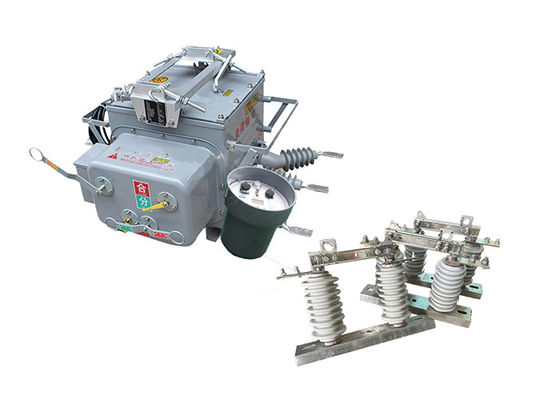

ZW20-12 ((F) Breaker Outdoor Vacuum Circuit Breaker یک دستگاه همه کاره و هوشمند است که عملکرد یک Breaker Vacuum، سوئیچ بار خلاء، بازپوشنده و بخش بندی کننده را ترکیب می کند.برای استفاده در شبکه های توزیع 10 و 13kV طراحی شده است، به ویژه در شبکه های برق شهری و روستایی.
اجزای اصلی قطع کننده مدار ZW20-12 ((F) شامل یک قطع کننده خلاء، کنترل کننده CH-40 و یک ترانسفورماتور ولتاژ خارجی است.شکافنده خلاء مسئول قطع و ساخت مدارهای الکتریکی است، در حالی که کنترل کننده CH-40 عملکردهای محافظت و کنترل هوشمند را فراهم می کند. ترانسفورماتور ولتاژ خارجی به اندازه گیری دقیق ولتاژ برای اهداف کنترل و نظارت کمک می کند.


The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesمعمولاً در سیستم های انتقال و توزیع ولتاژ بالا استفاده می شود.

سوئیچ طراحی شده برای باز و بسته شدن در شرایط عادی یا غیر طبیعی، مانند نقص یا جریان بیش از حد.این بخش از سیستم را از بقیه شبکه جدا می کند.، مانع از جریان برق به آن بخش می شود.

سوئیچ های قطع ولتاژ بالا به طور معمول برای کار در ولتاژ بین 600 و 765,000 ولت طراحی شده اند و می توانند به صورت دستی یا خودکار کار کنند.آنها معمولاً در ایستگاه های فرعی و یا در ستون های برق نصب می شوند، و آنها یک جزء مهم از زیرساخت های شبکه برق هستند.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.



ویژگی های کنترل کننده:

1. می تواند با رابط ارتباطی 485/232 مجهز باشد ، یا از طریق فیبر نوری یا ارتباطات بی سیم نظارت از راه دور را انجام دهد. پس از بازپرداخت ، عملکرد شتاب دارد:زمانی که سوئیچ به دلیل یک نقص دائمی دوباره بسته می شود.

2.وقتی یک نقص دائمی رخ می دهد، به طور خودکار سرعت می گیرد.

3کنترل از راه دور / بازپرداخت دستی با شتاب برای حرکت و بازپرداخت بازپرداخت: پس از اینکه کاربر خط را تعمیر کرده و قدرت را بازگرداند، اگر فراموش کند سوئیچ چاقوی زمین را خارج کند،بايد سرعتش رو بالا ببره تا حرکت کنه.

4زمان تاخیر برای بازپوشیدن می تواند برای هر سه تلاش تنظیم شود.

5مدار حرکت/بازبستن برای جلوگیری از کار نادرست طراحی شده و دارای عملکرد ضد بازبستن است.

6.جريان سري صفر مي تونه بين نقص هاي داخل و خارج از منطقه تفاوت کنه

7کنترل از راه دور استفاده از طراحی برای جلوگیری از کار نادرست است.



 کاربرد:


1. سوئیچ جدا کننده و سوئیچ تماس: ZW20-12 ((F)) می تواند به عنوان یک سوئیچ جدا کننده یا سوئیچ تماس در پیکربندی شبکه حلقه ای سیستم های توزیع برق استفاده شود.اجازه می دهد تا باز و بسته شدن مدار در طول نگهداری و یا شرایط خطا.
2دستگاه سوئیچ اتوماتیک: به عنوان یک دستگاه سوئیچ اتوماتیک عمل می کند و امکان اجرای سوئیچ بار را در پیکربندی شبکه حلقه ای فراهم می کند.این ویژگی انعطاف پذیری و کارایی توزیع برق را افزایش می دهد.
3سوئیچ مرزی: در خطوط شاخه ای منبع برق، قطع کننده مدار ZW20-12 ((F) می تواند به عنوان یک سوئیچ مرزی یا "سگ نگهبان" عمل کند." به نظارت و محافظت از خط شاخه در برابر نقص ها و شرایط غیرطبیعی کمک می کند.
4بازپوشاندن و بخش بندی: قطع کننده می تواند به عنوان بازپوشاندن و بخش بندی در شبکه های توزیع هوایی عمل کند.آن را به طور خودکار قدرت پس از خرابی موقت بازگرداند و جدا کردن بخش های معیوب به حداقل رساندن تاثیر قطع.



ساختار:

1کنترل کننده یک دستگاه محافظ و نظارت بر رله مبتنی بر میکرو کامپیوتری است.

2کنترل کننده دارای مقاومت شدید در برابر آب و هوا و محافظت در برابر فشرده سازی است.

3از طریق کانکتورهای هواپیمایی به بدن سوئیچ متصل می شود.

4این دستگاه قابلیت اطمینان اتصال خوبی و سطح بالایی از حفاظت دارد.

کنترل کننده دارای چهار کانال ورودی آنالوگ است: جریان فاز A، جریان فاز C، جریان صفر دنباله و ولتاژ فاز BC.کنترل کننده ارزش این ورودی های آنالوگ را در زمان واقعی نظارت می کند و آنها را با مقادیر تنظیم شده برای تعیین نقص خط و شروع اقدامات مربوطه مقایسه می کند.




پارامترهای فنی:

ZW20-12 ((F)

GW9-10
