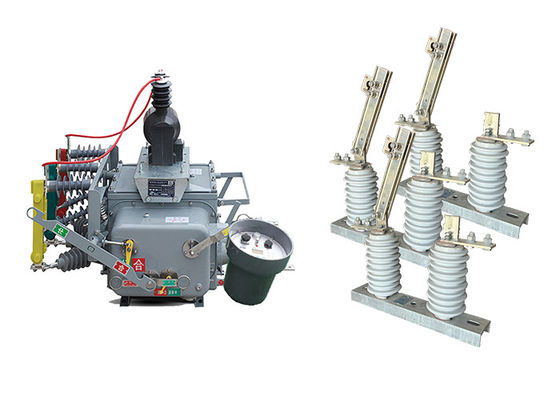

سوئیچ بار محدود هوشمند GB1984-2003 GB1985-2014 استاندارد با GW9 سوئیچ قطع ولتاژ بالا

سوئیچ بار محدود هوشمند GB1984-2003 GB1985-2014 استاندارد با GW9 سوئیچ قطع ولتاژ بالا

توضیحات محصول:

قطع کننده قطب نصب شده ZW20-12 ((F) یک نوع قطعات سه فاز AC 50Hz در فضای باز با ولتاژ بالا است که عمدتاً برای استفاده در شبکه های توزیع بیرونی 10 کیلوولت روستایی و شهری طراحی شده است.براي کنترل جريان بار استفاده ميکنه، جریان بیش از حد، جریان مدار کوتاه و سناریوهای مشابه.

قطع کننده مدار دارای یک ساختار جعبه سه فاز مشترک است که شامل چندین جزء از جمله مکانیسم عملیاتی، یک مدار رسانا، یک سیستم عایق، یک عنصر مهر و موم،و يه صدفاین قطعات با هم کار می کنند تا عملکرد کارآمد و ایمن قطع کننده را تضمین کنند.

علاوه بر این، ZW20-12 ((F) شکسته شده است با ترمینال های هوشمند از راه دور مجهز است که پشتیبانی از برنامه های مختلف اتوماسیون توزیع، اجازه می دهد تا برای کنترل و قابلیت های نظارت افزایش یافته.

علاوه بر این، یک نوع دیگر از این قطع کننده به نام ZW20-12 ((Z) وجود دارد که یک قطع کننده هوا هوشمند ولتاژ بالا AC در فضای باز است.امکان ارتباط از طریق پیام های متنی.

علاوه بر این ، ZW20-12 ((F) Breaker می تواند با یک کنترل کننده سوئیچ تقسیم شده برای تشکیل یک سیستم شکاف هوا واقعی AC ولتاژ بالا در فضای باز ترکیب شود.این ترکیب باعث افزایش قابلیت و انعطاف پذیری قطع کننده می شود، فراهم کردن قابلیت های کنترل و حفاظت جامع تر.

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

سوئیچ جدا کننده از پایه، عایق ستون، بخش رسانا و بخش عضو تشکیل شده است. این مزایای ساختار ساده، نگهداری کمتر، سطح بالا قطع،قابلیت اطمینان بالا، و غیره به سطح محصولات مشابه در داخل و خارج از کشور می رسد.

علاوه بر این، یک نوع دیگر از سوئیچ جدا کننده به نام GW9-12 ((W) ، با ساختار تک مرحله ای مناسب برای سیستم قدرت با فرکانس 50 هرتز و ولتاژ خط 10kv است.

برای استفاده در سیستم های برق با فرکانس 50 هرتز و ولتاژ خط 10kv مناسب است و برای بستن و تقسیم خطوط در صورت ولتاژ و بدون بار استفاده می شود.و سوئیچ های ضد آلودگی می توانند نیازهای کاربران را در مناطق بسیار آلوده برآورده کنند.، و می تواند به طور موثر مشکل فلش کثیف را که هنگام کار کردن سوئیچ های عایق ایجاد می شود ، حل کند.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.



ویژگی های کنترل کننده:

1. می تواند با رابط ارتباطی 485/232 مجهز باشد ، یا از طریق فیبر نوری یا ارتباطات بی سیم نظارت از راه دور را انجام دهد. پس از بازپرداخت ، عملکرد شتاب دارد:زمانی که سوئیچ به دلیل یک نقص دائمی دوباره بسته می شود.

2.وقتی یک نقص دائمی رخ می دهد، به طور خودکار سرعت می گیرد.

3کنترل از راه دور / بازپرداخت دستی با شتاب برای حرکت و بازپرداخت بازپرداخت: پس از اینکه کاربر خط را تعمیر کرده و قدرت را بازگرداند، اگر فراموش کند سوئیچ چاقوی زمین را خارج کند،بايد سرعتش رو بالا ببره تا حرکت کنه.

4زمان تاخیر برای بازپوشیدن می تواند برای هر سه تلاش تنظیم شود.

5مدار حرکت/بازبستن برای جلوگیری از کار نادرست طراحی شده و دارای عملکرد ضد بازبستن است.

6.جريان سري صفر مي تونه بين نقص هاي داخل و خارج از منطقه تفاوت کنه

7کنترل از راه دور استفاده از طراحی برای جلوگیری از کار نادرست است.



محل قرار دادن:

رابطه بین قطع کننده خلاء بیرونی و جدا کننده قطع ولتاژ بالا در خارج از خانه در نقش مکمل آنها در سیستم الکتریکی است:

قطع مدار: قطع کننده خلاء مسئول قطع مدار الکتریکی در هنگام کار عادی یا در صورت نقص است.اين به عنوان وسيله ي اصلي قطع جریان جاري عمل مي کنددر مقابل، جدا کننده قطع اتصال برای جدا کردن مدار از منبع برق در طول فعالیت های تعمیر و نگهداری استفاده می شود.این یک لایه اضافی از ایمنی را با باز کردن فیزیکی مدار فراهم می کند.

هماهنگی: در سیستم های برق ولتاژ بالا، قطع کننده خلاء و جداکننده اتصال اغلب هماهنگ می شوند تا با هم کار کنند.قطع کننده مدار مسئول تشخیص اشتباهات و ضربه زدن برای قطع جریان فعلی است، در حالی که جدا کننده قطع استفاده می شود برای جدا کردن فیزیکی مدار و ارائه یک نشانه قابل مشاهده از قطع.

ایمنی و تعمیر و نگهداری: جداکننده جدا کننده نقش مهمی در تضمین ایمنی پرسنل تعمیر و نگهداری دارد. قبل از انجام هر کار تعمیر و نگهداری بر روی تجهیزات الکتریکی،جدا کننده جدا کردن برای باز کردن مدار و ایجاد یک شکاف هوایی قابل مشاهده کار می کند.این امر تضمین می کند که دستگاه از انرژی خارج شده و کار آن ایمن است. از سوی دیگر، قطع کننده خلاء، سیستم را در طول کار عادی و در صورت خرابی محافظت می کند.


ویژگی:

1توانایی قوی در مقاومت در برابر آلودگی، مقاومت در برابر دمای بالا و پایین و بدون خطر احتراق یا انفجار.

2ساختار کاملا بسته شده، پر از گاز SF6 در محفظه، عملکرد مهر و موم عالی، مناسب برای استفاده در مناطق با دمای بالا و مرطوب.

3مجهز به یک ترانسفورماتور جریان (CT) برای خروجی جریان به کنترل کننده هوشمند برای تجزیه و تحلیل اطلاعات. نسبت تبدیل قابل تنظیم است.و پایانه های اتصال می توانند به سوکت های پایانی مربوطه متصل شوند.

4مکانیسم کار نوآورانه و ساده است، با اندازه کوچک و وزن سبک، اطمینان از کار ایمن و قابل اعتماد.

5پوشش بیرونی دارای شاخص های قابل توجه برای " ذخیره انرژی" ، "باز" و "قرب" است.

کاربرد:

1عملیات معدن: سوئیچ ZW20 در عملیات معدن برای کنترل و محافظت از تجهیزات الکتریکی و شبکه های توزیع برق در معادن زیرزمینی و سطحی استفاده می شود.

2مراکز داده: سوئیچ در مراکز داده برای اطمینان از توزیع برق قابل اعتماد و حفاظت از زیرساخت های حیاتی فناوری اطلاعات استفاده می شود.این امکان را می دهد تا به طور موثر تغییر بار و حفاظت در برابر نقص های الکتریکی.

3صنعت نفت و گاز: سوئیچ ZW20 در صنعت نفت و گاز برای کنترل و محافظت از تجهیزات الکتریکی در پالایشگاه ها، خط لوله ها و سیستم عامل های دریایی استفاده می شود.

4پروژه های زیربنایی: سوئیچ در پروژه های زیربنایی مختلف مانند فرودگاه ها، بنادر دریایی و استادیوم ها برای توزیع و حفاظت از برق قابل اعتماد استفاده می شود.

5.آب و تصفیه آب فاضلاب: سوئیچ ZW20 در آب و تصفیه آب فاضلاب برای کنترل و حفاظت از تجهیزات الکتریکی در ایستگاه های پمپ، کارخانه های تصفیه استفاده می شودو شبکه های توزیع.

حالت:

1دمای هوای محیط: -40°C تا +70°C.

2ارتفاع: بیش از 3000 متر از سطح دریا نیست.

3هوا اطراف ممکن است با گرد و غبار، دود، گاز های خوردنی، بخار یا مه نمک آلوده شود. درجه آلودگی: سطح IV.

4سرعت باد نباید بیش از 34 متر در ثانیه باشد (معادل فشار 700Pa در سطح استوانه ای).

5لرزش ها یا فعالیت لرزه ای از دستگاه های کنترل و کنترل خارجی می تواند نادیده گرفته شود.

6دامنه تداخل الکترومغناطیسی ایجاد شده در سیستم ثانویه بیش از 1.6kV نیست.




پارامترهای فنی:

ZW20-12 ((F)

GW9-10

معرفی سوئیچ جدا کننده بیرونی سری GW9
