توضیحات محصول:

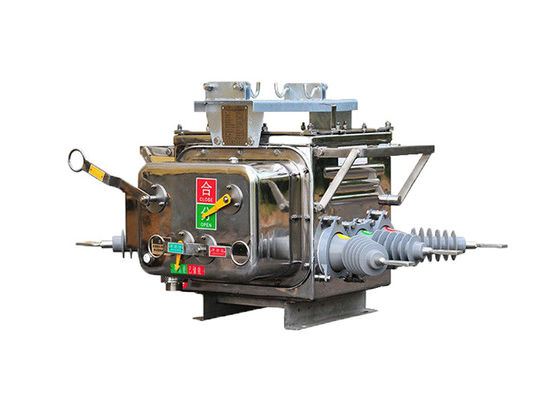

ZW20-12 ((F) قطع کننده خلاء برای خطوط توزیع 10kV با سه فاز AC 50Hz مناسب است.

این دستگاه شامل قطع کننده خلاء AC ولتاژ بالا ZW20-12 در فضای باز، کنترل کننده بخش بندی، کامپیوتر دستی PDA و سایر اجزای آن است.اتصالات الکتریکی از طریق پلگ های هواپیمایی و کابل های کنترل درب بسته شده در خارج انجام می شود.

دارای عملکرد تشخیص خطا، کنترل حفاظت و ارتباطات است.می تواند به طور خودکار بخش خطا جدا و قدرت به بخش سالم در زمان بسیار کوتاه پس از یک خطا رخ می دهد بازگرداندهمچنین امکان نظارت چند وظیفایی، پرس و جو اطلاعات تجهیزات سیستم،نمایش آنلاین اطلاعات کاربران و وضعیت نگهداری سیستم اطلاعات جغرافیایی سیستم توزیعاین یک مرحله پیشرفته از اتوماسیون توزیع با کمک کامپیوتر است.


ویژگی های کنترل کننده:

1. می تواند با رابط ارتباطی 485/232 مجهز باشد ، یا از طریق فیبر نوری یا ارتباطات بی سیم نظارت از راه دور را انجام دهد. پس از بازپرداخت ، عملکرد شتاب دارد:زمانی که سوئیچ به دلیل یک نقص دائمی دوباره بسته می شود.

2.وقتی یک نقص دائمی رخ می دهد، به طور خودکار سرعت می گیرد.

3کنترل از راه دور / بازپرداخت دستی با شتاب برای حرکت و بازپرداخت بازپرداخت: پس از اینکه کاربر خط را تعمیر کرده و قدرت را بازگرداند، اگر فراموش کند سوئیچ چاقوی زمین را خارج کند،بايد سرعتش رو بالا ببره تا حرکت کنه.

4زمان تاخیر برای بازپوشیدن می تواند برای هر سه تلاش تنظیم شود.

5مدار حرکت/بازبستن برای جلوگیری از کار نادرست طراحی شده و دارای عملکرد ضد بازبستن است.

6.جريان سري صفر مي تونه بين نقص هاي داخل و خارج از منطقه تفاوت کنه

7کنترل از راه دور استفاده از طراحی برای جلوگیری از کار نادرست است.




کاربرد:

1زیر ایستگاه های توزیع برق: سوئیچ ZW20 به طور معمول در زیر ایستگاه های توزیع برق، در داخل و خارج از خانه استفاده می شود.و حفاظت از خطا در شبکه های توزیع.

2کارخانه های صنعتی: سوئیچ ZW20 در کارخانه های صنعتی مورد استفاده قرار می گیرد که در آن توزیع برق ولتاژ متوسط مورد نیاز است.مانند موتورها، ترانسفورماتورها و ژنراتورها

3ساختمان های تجاری: این سوئیچ در ساختمان های تجاری از جمله مراکز خرید، مجتمع های اداری و بیمارستان ها برای توزیع برق قابل اعتماد و ایمن استفاده می شود.آن را تضمین می کند انتقال بار کارآمد و حفاظت از بار های الکتریکی حیاتی.

4سیستم های انرژی تجدید پذیر: سوئیچ ZW20 برای سیستم های انرژی تجدید پذیر مانند نیروگاه های خورشیدی و مزارع بادی مناسب است.آن را تسهیل تغییر و حفاظت از مدار ولتاژ متوسط در این سیستم.

5برق رسانی راه آهن: سوئیچ در پروژه های برق رسانی راه آهن برای کنترل و محافظت از منبع برق به شبکه های راه آهن استفاده می شود.این سیستم توزیع انرژی قابل اعتماد و ایمن برای عملیات قطار را تضمین می کند..

6عملیات معدن: سوئیچ ZW20 در عملیات معدن برای کنترل و محافظت از تجهیزات الکتریکی و شبکه های توزیع برق در معادن زیرزمینی و سطحی استفاده می شود.

7مراکز داده: سوئیچ در مراکز داده برای اطمینان از توزیع برق قابل اعتماد و حفاظت از زیرساخت های حیاتی فناوری اطلاعات استفاده می شود.این امکان را می دهد تا به طور موثر تغییر بار و حفاظت در برابر نقص های الکتریکی.

8صنعت نفت و گاز: سوئیچ ZW20 در صنعت نفت و گاز برای کنترل و محافظت از تجهیزات الکتریکی در پالایشگاه ها، خط لوله ها و سیستم عامل های دریایی استفاده می شود.

9پروژه های زیربنایی: سوئیچ در پروژه های زیربنایی مختلف مانند فرودگاه ها، بنادر دریایی و استادیوم ها برای توزیع و حفاظت از برق قابل اعتماد استفاده می شود.

10.آب و تصفیه آب فاضلاب: سوئیچ ZW20 در آب و تصفیه آب فاضلاب برای کنترل و حفاظت از تجهیزات الکتریکی در ایستگاه های پمپ، کارخانه های تصفیه استفاده می شودو شبکه های توزیع.




ساختار:

1کنترل کننده یک دستگاه محافظ و نظارت رله از نوع میکرو کامپیوتری است.

2مقاومت قوی نسبت به آب و هوا و چگال شدن طبیعی دارد.

3مدل مفيد از طریق اتصال هواپيمايي به بدن سوئيچ متصل است.

4. قابلیت اطمینان اتصال خوب و سطح حفاظت بالا

چهار کانال ورودی آنالوگ وجود دارد، جریان فاز A، جریان فاز C، جریان توالی، ولتاژ فاز BC.کنترل کننده خطا خط را با نظارت در زمان واقعی بر ارزش مدل و مقایسه با ارزش ثابت تشخیص می دهد، و سپس انجام درمان مربوطه.

حالت:

1 دمای هوای محیط: -40 °C ~ + 70 °C

2 ارتفاع: حداکثر 3000 متر

3 هوای محیط ممکن است با گرد و غبار، دود، گاز های خوردنی، بخار یا اسپری نمک آلوده شود. سطح آلودگی: کلاس IV:

4 سرعت باد بیش از 34 متر در ثانیه نیست (معادل 700 پا در سطح سیلندر) ؛

5 ارتعاش یا حرکت زمین از خارج دستگاه های سوئیچ و کنترل ناچیز است.

6 دامنه تداخل الکترومغناطیسی به ارمغان آمده در سیستم ثانویه بیش از 1.6kV نیست.


پارامترهای فنی:

پارامتر فنی کنترل کننده:
