استاندارد IEC62271-100 12kV برای زیر ایستگاه توزیع برق

استاندارد IEC62271-100 12kV برای زیر ایستگاه توزیع برق

توضیحات محصول:

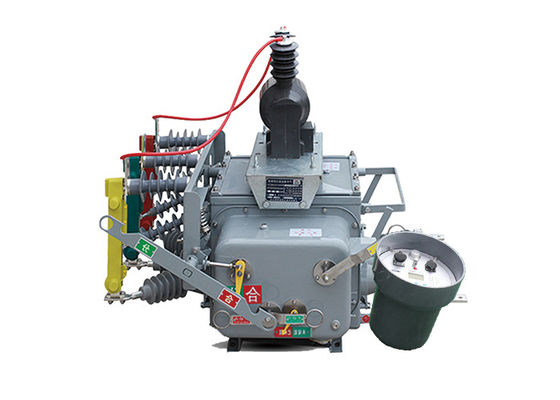

ZW20-12 سوئیچ بار مرزی سه فاز AC 50Hz در فضای باز سوئیچ ولتاژ بالا است که عمدتا برای سیستم های توزیع 10kV در فضای باز در شبکه های کشاورزی و شهری استفاده می شود.برای تغییر بار استفاده می شود، شکستن بار، جریان بیش از حد، جریان مدار کوتاه و کاربردهای مشابه.

ساختار کلی یک نوع جعبه مشترک سه فاز است که شامل مکانیسم عامل، مدار رسانا، سیستم عایق، عناصر مهر و موم و خانه است.

این دستگاه مجهز به یک ترمینال هوشمند از راه دور برای پاسخگویی به نیازهای برنامه های اتوماسیون توزیع است.

• هنگامی که با یک کنترل کننده هوشمند با عملکرد GSM SMS ترکیب می شود، ZW20-12 ((Z) قطع کننده خلاء هوشمند ولتاژ بالا AC در فضای باز می شود.

• هنگامی که با یک کنترل کننده sectionaliser ترکیب می شود، تبدیل به ZW20-12 ((F) sectionaliser خارج از خانه می شود.


ویژگی های کنترل کننده:

کنترل کننده های پایانی هوشمند دارای توابع مانند حفاظت، کنترل خودکار، بازرسی / پرس و جو، ارتباطات و مدیریت نرم افزار هستند.

1عملکرد جامع:

• عملکردهای مختلفی مانند حفاظت از مدار، کنترل از راه دور، هشدار و نظارت از راه دور را به طور کامل اجرا کنید.

2هزینه پایین و کاربرد:

• نیازی به هیچ سرمایه گذاری سخت افزاری ارتباطی در شبکه های GSM نیست.

3اقدامات امنیتی چندگانه:

• استفاده از تلفن های همراه مخصوص، رمزگذاری اطلاعات، تأیید رمز عبور و سایر اقدامات امنیتی.

• ماژول GSM می تواند یک شماره تلفن همراه را مشخص کند و فقط دستورات را از تلفن متصل قبول می کند.

• پیام های ارتباطی برای کنترل از راه دور و سایر دستورات رمزگذاری شده است.

• از یک روش کنترل از راه دور پیش تنظیم-تأکید- اجرا- تأیید برای اطمینان از امنیت کنترل سیستم و جلوگیری از خرابی های عملیاتی استفاده می کند.

4پیکربندی سیستم ساده:

• نیازی به نصب خط های ارتباطی یا خط های ارتباطی عیب یابی نیست.

• به سادگی ترمینال نظارت هوشمند SMS را به درستی نصب کنید، سیم کارت را وارد کنید، شماره تلفن همراه تعیین شده را تنظیم کنید و سیستم شروع به کار می کند.

5.مراقبيت موبايل هر زمان و هر جا:

• نظارت و مشاهده در زمان واقعی می تواند در هر مکان با سیگنال انجام شود، بدون نیاز به پرسنل برای نظارت.




کاربرد:

1. سوئیچ جدا کننده و سوئیچ تماس: ZW20-12 ((F)) می تواند به عنوان یک سوئیچ جدا کننده یا سوئیچ تماس در پیکربندی شبکه حلقه ای سیستم های توزیع برق استفاده شود.اجازه می دهد تا باز و بسته شدن مدار در طول نگهداری و یا شرایط خطا.

2دستگاه سوئیچ اتوماتیک: به عنوان یک دستگاه سوئیچ اتوماتیک عمل می کند و امکان اجرای سوئیچ بار را در پیکربندی شبکه حلقه ای فراهم می کند.این ویژگی انعطاف پذیری و کارایی توزیع برق را افزایش می دهد.

3سوئیچ مرزی: در خطوط شاخه ای منبع برق، قطع کننده مدار ZW20-12 ((F) می تواند به عنوان یک سوئیچ مرزی یا "سگ نگهبان" عمل کند." به نظارت و محافظت از خط شاخه در برابر نقص ها و شرایط غیرطبیعی کمک می کند.

4بازپوشاندن و بخش بندی: قطع کننده می تواند به عنوان بازپوشاندن و بخش بندی در شبکه های توزیع هوایی عمل کند.آن را به طور خودکار قدرت پس از خرابی موقت بازگرداند و جدا کردن بخش های معیوب به حداقل رساندن تاثیر قطع.




ویژگی:

1توانایی قوی در مقاومت در برابر آلودگی، مقاومت در برابر دمای بالا و پایین و بدون خطر احتراق یا انفجار.

2ساختار کاملا بسته شده، پر از گاز SF6 در محفظه، عملکرد مهر و موم عالی، مناسب برای استفاده در مناطق با دمای بالا و مرطوب.

3مجهز به یک ترانسفورماتور جریان (CT) برای خروجی جریان به کنترل کننده هوشمند برای تجزیه و تحلیل اطلاعات. نسبت تبدیل قابل تنظیم است.و پایانه های اتصال می توانند به سوکت های پایانی مربوطه متصل شوند.

4مکانیسم کار نوآورانه و ساده است، با اندازه کوچک و وزن سبک، اطمینان از کار ایمن و قابل اعتماد.

5پوشش بیرونی دارای شاخص های قابل توجه برای " ذخیره انرژی" ، "باز" و "قرب" است.




پارامترهای فنی:

پارامتر فنی کنترل کننده:
