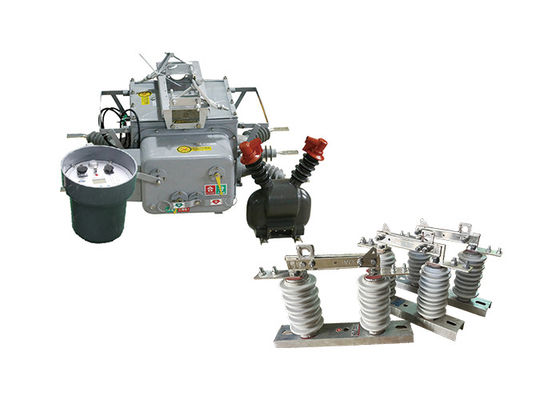

سه فاز قدرتمندی بار محدودی سوئیچ جفت با کنترل کننده به راحتی کار با ولتاژ بالا جدا کردن سوئیچ

سه فاز قدرتمندی بار محدودی سوئیچ جفت با کنترل کننده به راحتی کار با ولتاژ بالا جدا کردن سوئیچ


توضیحات محصول:

ZW20-12 ((F) سوئیچ بار مرزی برای خطوط توزیع 10kV با سه فاز AC 50Hz مناسب است.

این دستگاه شامل قطع کننده خلاء AC ولتاژ بالا ZW20-12 در فضای باز، کنترل کننده بخش بندی، کامپیوتر دستی PDA و سایر اجزای آن است.اتصالات الکتریکی از طریق پلگ های هواپیمایی و کابل های کنترل درب بسته شده در خارج انجام می شود.

دارای عملکرد تشخیص خطا، کنترل حفاظت و ارتباطات است.می تواند به طور خودکار بخش خطا جدا و قدرت به بخش سالم در زمان بسیار کوتاه پس از یک خطا رخ می دهد بازگرداندهمچنین امکان نظارت چند وظیفایی، پرس و جو اطلاعات تجهیزات سیستم،نمایش آنلاین اطلاعات کاربران و وضعیت نگهداری سیستم اطلاعات جغرافیایی سیستم توزیعاین یک مرحله پیشرفته از اتوماسیون توزیع با کمک کامپیوتر است.

سوئیچ قطع ولتاژ بالا GW9-10 یک نوع دستگاه قابل حمل است که برای جداسازی و زمین بندی خطوط توزیع برق برای نگهداری، تعمیر یا اهداف اضطراری استفاده می شود.این یک ابزار همه کاره است که می تواند در کاربردهای مختلف استفاده شود، از جمله خطوط توزیع هوایی، ایستگاه های فرعی و تاسیسات صنعتی.

سوئیچ قطع ولتاژ بالا طراحی شده است تا توسط یک نفر مورد استفاده قرار گیرد، که استفاده و مانور آن را آسان می کند.که می تواند برای رسیدن به تجهیزات الکتریکی گسترش یابد، و مجموعه ای از لوازم متصل قابل تعویض، که به کاربر اجازه می دهد تا وظایف مختلفی مانند باز کردن یا بسته شدن سوئیچ ها و خطوط زمین را انجام دهد.

سوئیچ قطع ولتاژ بالا برای ایجاد یک وقفه قابل مشاهده در مدار الکتریکی طراحی شده است، که به محافظت در برابر تماس تصادفی با تجهیزات پر انرژی کمک می کند.همچنین برای مقاومت در برابر شرایط محیط زیست سخت طراحی شده است، مانند باد قوی، باران و برف، آن را مناسب برای استفاده در محیط های بیرونی.


اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطعات مدار خلاء استفاده شود.



ویژگی های کنترل کننده:

1. با رابط ارتباطی 485 / 232، یا از طریق فیبر نوری، کنترل از راه دور بی سیم؛ عملکرد شتاب پس از بازپرداخت: زمانی که سوئیچ سنگین است

2. در صورت شکست دائمی ، شتاب اتوماتیک

3. کنترل از راه دور / بسته شدن دستی برای تسریع سفر، و قفل recloser: کاربر تعمیر خط پس از قدرت، اگر فراموش کنید برای خارج کردن سوئیچ زمین

سرعت ترشح باید افزایش یابد.

3. سه زمان تاخیر باز بسته شدن را می توان تنظیم کرد

مدار بسته شدن ضربه طراحی ضد سوء استفاده را اتخاذ می کند و دارای عملکرد ضد ضربه است.

4. جریان دنباله صفر می تواند نقص های درون منطقه را از نقص های خارج از منطقه تشخیص دهد.

5. سوئيچ کنترل از راه دور براي پيشگيري از اشتباه در کار طراحی شده




کاربرد:

1عملیات معدن: سوئیچ ZW20 در عملیات معدن برای کنترل و محافظت از تجهیزات الکتریکی و شبکه های توزیع برق در معادن زیرزمینی و سطحی استفاده می شود.

2مراکز داده: سوئیچ در مراکز داده برای اطمینان از توزیع برق قابل اعتماد و حفاظت از زیرساخت های حیاتی فناوری اطلاعات استفاده می شود.این امکان را می دهد تا به طور موثر تغییر بار و حفاظت در برابر نقص های الکتریکی.

3صنعت نفت و گاز: سوئیچ ZW20 در صنعت نفت و گاز برای کنترل و محافظت از تجهیزات الکتریکی در پالایشگاه ها، خط لوله ها و سیستم عامل های دریایی استفاده می شود.

4پروژه های زیربنایی: سوئیچ در پروژه های زیربنایی مختلف مانند فرودگاه ها، بنادر دریایی و استادیوم ها برای توزیع و حفاظت از برق قابل اعتماد استفاده می شود.

5.آب و تصفیه آب فاضلاب: سوئیچ ZW20 در آب و تصفیه آب فاضلاب برای کنترل و حفاظت از تجهیزات الکتریکی در ایستگاه های پمپ، کارخانه های تصفیه استفاده می شودو شبکه های توزیع.




حالت:

1ارتفاع: 2000 متر

2دمای محیط: در فضای باز -30°C ~ +55°C

بالاترین دمای میانگین سالانه ۲۰ درجه سانتیگراد است

حداکثر دمای متوسط روزانه 30°C است

3رطوبت نسبی: 95٪ ((25 °C)

4ظرفیت لرزه ای: شتاب سطح زمین 0.3g

شتاب عمودی زمین 0.15g

در حالی که برای سه موج سینوس عمل می کند

فاکتور ایمنی 167

5شدت زلزله: 7 درجه

6حداکثر تفاوت دمای روزانه:25°C

7محل نصب: در فضای باز، خط هوایی 10kv، نقطه مرزی مسئولیت کاربر

8روش زمین گذاری: نقطه خنثی لمس نمی کند، زمین گیری کویل سرکوب قوس و زمین گیری مقاومت کم




پارامترهای فنی:

ZW20-12 ((F)
