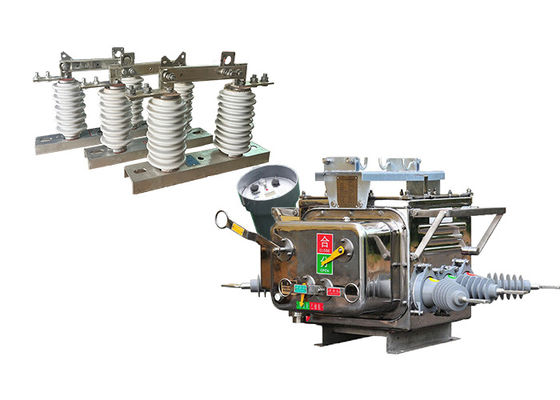

سوئیچ بار محدودی ولتاژ بالا ZW20 سری قطع کننده مدار بیرونی با کنترلر استفاده شده با GW9 سری هوک استیک

سوئیچ بار محدودی ولتاژ بالا ZW20 سری قطع کننده مدار بیرونی با کنترلر استفاده شده با GW9 سری هوک استیک

توضیحات محصول:

ZW20-12 ((F) قطع کننده خلاء سه فاز AC 50Hz در فضای باز HV switchage است که عمدتا برای مناطق روستایی و شهری استفاده می شود 10 kV شبکه توزیع در فضای باز، به عنوان یک جریان بار جداگانه و ترکیبی،جریان بیش از حد، جریان مدار کوتاه و مکان های مشابه دیگر.

کل ساختار آن یک نوع جعبه مشترک سه فاز است که از مکانیسم عملیاتی، یک مدار رسانا، یک سیستم عایق بندی، یک عنصر مهر و موم و یک پوسته تشکیل شده است.

و از ترمینال های هوشمند از راه دور مربوطه پشتیبانی می کند تا نیازهای کاربردی اتوماسیون توزیع را برآورده کند.

· ZW20-12 (Z) درب هوشمند ولتاژ بالا AC True Air Breaker با عملکرد پیام کوتاه GSM

· ترکیب با کنترل کننده سوئیچ تقسیم کننده ZW20-12 (F) تقسیم کننده خارجی ولتاژ بالا AC true breaker.

چوب قلاب GW9 یک نوع سوئیچ الکتریکی است که برای جدا کردن یک بخش از یک خط انتقال برق برای تعمیر و نگهداری استفاده می شود.مانند آنهایی که توسط شرکت های برق برای انتقال برق در مسافت های طولانی استفاده می شوند..

چوب قلاب بر روی یک سازه فوقانی مانند یک برج انتقال یا قطب نصب می شود و برای مقاومت در برابر شرایط زیست محیطی سخت در سیستم های الکتریکی در فضای باز طراحی شده است.داراي يک عمودي، یا حرکت بالا و پایین برای اتصال یا جدا کردن تماس های سوئیچ، که به طور معمول از مس یا سایر مواد رسانا ساخته شده است.

چوب قلاب طراحی شده است تا یک شکستن قابل مشاهده در خط انتقال را فراهم کند، به کارکنان تعمیر و نگهداری اجازه می دهد تا بدون خطر ضربه الکتریکی یا آسیب به تجهیزات به طور ایمن در خط کار کنند.اغلب در کنار سایر وسایل ایمنی استفاده می شودبرای محافظت از سیستم الکتریکی و افرادی که روی آن کار می کنند.

اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.



ویژگی های کنترل کننده:

کنترل کننده های پایانی هوشمند دارای توابع مانند حفاظت، کنترل خودکار، بازرسی / پرس و جو، ارتباطات و مدیریت نرم افزار هستند.

1عملکرد جامع:

• عملکردهای مختلفی مانند حفاظت از مدار، کنترل از راه دور، هشدار و نظارت از راه دور را به طور کامل اجرا کنید.

2هزینه پایین و کاربرد:

• نیازی به هیچ سرمایه گذاری سخت افزاری ارتباطی در شبکه های GSM نیست.

3اقدامات امنیتی چندگانه:

• استفاده از تلفن های همراه مخصوص، رمزگذاری اطلاعات، تأیید رمز عبور و سایر اقدامات امنیتی.

• ماژول GSM می تواند یک شماره تلفن همراه را مشخص کند و فقط دستورات را از تلفن متصل قبول می کند.

• پیام های ارتباطی برای کنترل از راه دور و سایر دستورات رمزگذاری شده است.

• از یک روش کنترل از راه دور پیش تنظیم-تأکید- اجرا- تأیید برای اطمینان از امنیت کنترل سیستم و جلوگیری از خرابی های عملیاتی استفاده می کند.

4پیکربندی سیستم ساده:

• نیازی به نصب خط های ارتباطی یا خط های ارتباطی عیب یابی نیست.

• به سادگی ترمینال نظارت هوشمند SMS را به درستی نصب کنید، سیم کارت را وارد کنید، شماره تلفن همراه تعیین شده را تنظیم کنید و سیستم شروع به کار می کند.

5.مراقبيت موبايل هر زمان و هر جا:

• نظارت و مشاهده در زمان واقعی می تواند در هر مکان با سیگنال انجام شود، بدون نیاز به پرسنل برای نظارت.



کاربرد:

1. سوئیچ جدا کننده و سوئیچ تماس: ZW20-12 ((F)) می تواند به عنوان یک سوئیچ جدا کننده یا سوئیچ تماس در پیکربندی شبکه حلقه ای سیستم های توزیع برق استفاده شود.اجازه می دهد تا باز و بسته شدن مدار در طول نگهداری و یا شرایط خطا.

2دستگاه سوئیچ اتوماتیک: به عنوان یک دستگاه سوئیچ اتوماتیک عمل می کند و امکان اجرای سوئیچ بار را در پیکربندی شبکه حلقه ای فراهم می کند.این ویژگی انعطاف پذیری و کارایی توزیع برق را افزایش می دهد.

3سوئیچ مرزی: در خطوط شاخه ای منبع برق، قطع کننده مدار ZW20-12 ((F) می تواند به عنوان یک سوئیچ مرزی یا "سگ نگهبان" عمل کند." به نظارت و محافظت از خط شاخه در برابر نقص ها و شرایط غیرطبیعی کمک می کند.

4بازپوشاندن و بخش بندی: قطع کننده می تواند به عنوان بازپوشاندن و بخش بندی در شبکه های توزیع هوایی عمل کند.آن را به طور خودکار قدرت پس از خرابی موقت بازگرداند و جدا کردن بخش های معیوب به حداقل رساندن تاثیر قطع.

5شبکه های توزیع: این قطع کننده برای شبکه های توزیع در فضای باز که در آن قدرت ولتاژ بالا به چندین مکان توزیع می شود مناسب است.این کمک می کند تا عملکرد قابل اعتماد و ایمن را با قطع جریان های نقص و جدا کردن بخش های معیوب شبکه تضمین کند..
6راه آهن: این قطع کننده در سیستم های ولتاژ بالا در خارج از خانه که با برق سازی راه آهن مرتبط است استفاده می شود.از جمله سیستم های کاتنری بالا و ایستگاه های فرعی کششی.


ساختار:

1دستگاه حفاظت و نظارت رله مبتنی بر میکرو کامپیوتری یک سیستم پیشرفته تکنولوژیکی است که به عنوان کنترل کننده مرکزی برای سیستم قطع کننده مدار عمل می کند.با استفاده از تکنولوژی پیشرفته میکرو کامپیوتریاین دستگاه نقش مهمی در تضمین ایمنی و قابلیت اطمینان سیستم الکتریکی که به آن متصل است، ایفا می کند.
2کنترل کننده به طور خاص برای مقاومت در برابر شرایط مختلف محیط طراحی شده و دارای مقاومت شدید در برابر آب و هوا است.این ویژگی اجازه می دهد تا آن را به طور قابل اعتماد در شرایط سخت آب و هوایی مانند دمای شدید کار می کند۳.به علاوه، کنترل کننده با محافظت در برابر فشرده سازی ساخته شده است.اطمینان از عملکرد آن حتی در محیط های مرطوب یا مرطوب که رطوبت می تواند یک نگرانی باشد.
4برای ایجاد یک اتصال امن و قابل اعتماد ، کنترل کننده با استفاده از اتصال کننده های هواپیمایی به بدن سوئیچ متصل می شود. اتصال کننده های هواپیمایی به دلیل ثبات و دوام بالا شناخته می شوند.که آنها را انتخاب ایده آل برای برنامه های کاربردی حیاتی مانند حفاظت از رله و نظارت می کنداین کانکتورها ارتباطات و عملکرد مناسب بین کنترل کننده و سوئیچ را تضمین می کنند و عملکرد کلی و قابلیت اطمینان سیستم را افزایش می دهند.
5کنترل کننده در قابلیت اطمینان اتصال برجسته است، به حداقل رساندن خطر از دست دادن یا اختلال سیگنال. این تضمین می کند ارتباط مداوم و بدون وقفه بین کنترل کننده و سوئیچکه برای عملکرد مناسب سیستم حفاظت و نظارت رله ضروری است6.با حفظ سطح بالایی از حفاظت، کنترل کننده تمامیت و دقت عملکردهای حفاظت و نظارت رله را تضمین می کند.جلوگیری از هرگونه خطای احتمالی یا اختلافاتی که می تواند ایمنی کلی سیستم الکتریکی را به خطر بیندازد.

حالت:

1قطع کننده اتوماتیک خلاء ZW20-12 ((F) برای کار با اطمینان در طیف گسترده ای از دمای هوای محیطی، از -40 °C تا +70 °C طراحی شده است.این تحمل دمایی تضمین می کند که قطع کننده می تواند به طور موثر در شرایط آب و هوایی مختلف کار کند.

2این قطع کننده برای نصب در ارتفاعات بیش از 3000 متر از سطح دریا مناسب است. این سازگاری ارتفاع اجازه می دهد تا در مکان های مختلف جغرافیایی انعطاف پذیر باشد.

3قطع کننده مدار ZW20-12 ((F) برای مقاومت در برابر آلودگی هوا ناشی از گرد و غبار، دود، گاز های خوردنی، بخار یا اسپری نمک ساخته شده است.که به استانداردهای سطح آلودگی کلاس چهارم پاسخ می دهد، تضمین می کند که قطع کننده انعطاف پذیر و عملیاتی حتی در محیط های چالش برانگیز و خوردنی باقی بماند.

4.با حداکثر سرعت باد 34 متر در ثانیه (معادل 700 Pa در سطح سیلندر) ، قطع کننده می تواند باد های قوی را بدون به خطر انداختن عملکرد یا ثبات آن تحمل کند.این مقاومت سرعت باد تضمین می کند که عملکرد قابل اعتماد قطع کننده در شرایط شدید آب و هوا.

5قطع کننده برای به حداقل رساندن تاثیر لرزش های خارجی یا حرکات زمین بر عملکرد آن طراحی شده است.ساخت و ساز آن و مکانیسم های داخلی آن به گونه ای طراحی شده اند که لرزش ها را جذب و خنک کنند، اطمینان حاصل شود که قطع کننده توسط اختلالات خارجی تحت تاثیر قرار نمی گیرد.

6قطع کننده مدار ZW20-12 ((F) برای محدود کردن تداخل الکترومغناطیسی ایجاد شده (EMI) در سیستم ثانویه طراحی شده است. دامنه EMI ایجاد شده در سیستم ثانویه بیش از 1.6kV نیست,اطمینان از اینکه قطعات قطع کننده باعث ایجاد اختلال های الکترومغناطیسی بیش از حد نمی شوند که می توانند در عملکرد سایر تجهیزات متصل اختلال ایجاد کنند.




پارامترهای فنی:

ZW20-12 ((F)

GW9-10
