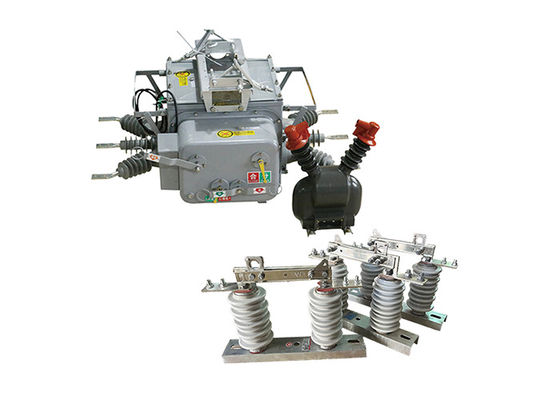

سوئیچ بار مرزی صنعتی ZW20 سری با کنترل کننده قطعات مدار خلاء 1250A نوع ثابت

سوئیچ بار مرزی صنعتی ZW20 سری با کنترل کننده قطعات مدار خلاء 1250A نوع ثابت


توضیحات محصول:

سوئیچ خلاء مرزی سری ZW20 یک نوع سوئیچ الکتریکی است که در محیط خلاء کار می کند.این برای برنامه های ولتاژ متوسط طراحی شده است و معمولا در سیستم های توزیع برق استفاده می شود.

این سوئیچ به طور معمول با یک محفظه قوی و با دوام ساخته شده از مواد با کیفیت بالا ساخته شده است. این یک اتاق قطع کننده خلاء، تماس های جریان و مکانیسم های کنترل را شامل می شود..

و قطع کننده خلاء جزء کلیدی سوئیچ است. این شامل یک اتاق خلاء مهر و موم شده است که شامل دو الکترود تماس است. وقتی سوئیچ بسته می شود،محیط خلاء مانع از تشکیل یک قوس الکتریکی در طول عملیات سوئیچ شدن می شود.

این دستگاه مجهز به مکانیزم باز و بسته شدن تماس ها است. این دستگاه می تواند به صورت دستی یا الکتریکی، بسته به مدل و نیازهای کاربرد، کار کند.مکانیسم عامل تضمین می کند که عملیات تغییر بدون مشکل و قابل اعتماد باشد.

سوئیچ خلاء مرزی سری ZW20 با ولتاژ و جریان های مختلف در دسترس است تا نیازهای مختلف سیستم را برآورده کند.می تواند سطح ولتاژ متوسط را به طور معمول از چندین کیلووولت تا ده ها کیلووولت اداره کند.

سوئیچ دارای ظرفیت شکستن بالایی برای قطع جریان های نقص و محافظت از سیستم الکتریکی است.ظرفیت شکستن با توجه به حداکثر جریان خطا که سوئیچ می تواند به طور ایمن بدون آسیب قطع مشخص شده است.

برخی از مدل های سری ZW20 ممکن است ویژگی های کنترل و نظارت پیشرفته ای را ارائه دهند. این ویژگی ها می توانند شامل قابلیت های کنترل از راه دور، نشان دادن وضعیت و تشخیص خطا،ارائه قابلیت های پیشرفته و سهولت کار.

تکنولوژی خلاء مورد استفاده در سوئیچ قابلیت های عالی خاموش کردن قوس را تضمین می کند و آن را به یک راه حل قابل اعتماد و ایمن برای کاربردهای ولتاژ متوسط تبدیل می کند.سوئیچ طراحی شده است تا با استانداردهای ایمنی سخت و ارائه عملکرد طولانی مدت با حداقل نیاز به نگهداری.

سوئیچ خلاء مرزی سری ZW20 برای طیف گسترده ای از کاربردهای مختلف از جمله زیر ایستگاه های توزیع برق، کارخانه های صنعتی، ساختمان های تجاری و موارد دیگر مناسب است.معمولا برای تغییر بار استفاده می شود، حفاظت از خطا و عزل در سیستم های الکتریکی ولتاژ متوسط.

سوئیچ جدایی GW9-10 یک سوئیچ الکتریکی بلند ولتاژ قابل حمل است که برای جدا کردن مدارهای الکتریکی برای نگهداری و تعمیر استفاده می شود.به طور معمول در سیستم های انتقال و توزیع ولتاژ متوسط تا بالا استفاده می شود.

سوئیچ قطع سر به گونه ای طراحی شده است که قابل حمل باشد و به راحتی به محل مورد نیاز منتقل شود.معمولاً از چند کیلووولت تا چند صد کیلووولت.

این سوئیچ برای جدا کردن یک بخش از سیستم برق برای مقاصد تعمیر و نگهداری استفاده می شود. این سوئیچ دارای شاخص های بصری است که نشان می دهد آیا سوئیچ باز یا بسته است،که به اپراتورها امکان می دهد وضعیت مدار را بدانند..

جدا کننده الکتریکی Loadbuster می تواند برای طیف گسترده ای از برنامه ها، از جمله اتصال و جدا کردن مدارها، و همچنین برای زمین زدن و از انرژی تجهیزات استفاده شود.آن را با ویژگی های ایمنی برای محافظت از اپراتورها از خطرات الکتریکی طراحی شده است، مانند مواد عایق که از تماس تصادفی با قطعات زنده جلوگیری می کنند.

استفاده از این سوئیچ آسان است و حداقل آموزش لازم برای استفاده از آن است. این سوئیچ دارای تیغه های قابل تعویض است که می تواند به راحتی جایگزین شود، که انعطاف پذیری و انعطاف پذیری بیشتری را فراهم می کند.


اثر دوگانه استفاده از زمانی که GW9-10 سری جدا کننده سوئیچ می تواند با قطع کننده های مدار خلاء استفاده شود.


ویژگی های کنترل کننده:

کنترل کننده های پایانی هوشمند دارای توابع مانند حفاظت، کنترل خودکار، بازرسی / پرس و جو، ارتباطات و مدیریت نرم افزار هستند.

1عملکرد جامع:

• عملکردهای مختلفی مانند حفاظت از مدار، کنترل از راه دور، هشدار و نظارت از راه دور را به طور کامل اجرا کنید.

2هزینه پایین و کاربرد:

• نیازی به هیچ سرمایه گذاری سخت افزاری ارتباطی در شبکه های GSM نیست.

3اقدامات امنیتی چندگانه:

• استفاده از تلفن های همراه مخصوص، رمزگذاری اطلاعات، تأیید رمز عبور و سایر اقدامات امنیتی.

• ماژول GSM می تواند یک شماره تلفن همراه را مشخص کند و فقط دستورات را از تلفن متصل قبول می کند.

• پیام های ارتباطی برای کنترل از راه دور و سایر دستورات رمزگذاری شده است.

• از یک روش کنترل از راه دور پیش تنظیم-تأکید- اجرا- تأیید برای اطمینان از امنیت کنترل سیستم و جلوگیری از خرابی های عملیاتی استفاده می کند.

4پیکربندی سیستم ساده:

• نیازی به نصب خط های ارتباطی یا خط های ارتباطی عیب یابی نیست.

• به سادگی ترمینال نظارت هوشمند SMS را به درستی نصب کنید، سیم کارت را وارد کنید، شماره تلفن همراه تعیین شده را تنظیم کنید و سیستم شروع به کار می کند.

5.مراقبيت موبايل هر زمان و هر جا:

• نظارت و مشاهده در زمان واقعی می تواند در هر مکان با سیگنال انجام شود، بدون نیاز به پرسنل برای نظارت.



 کاربرد:


1. سوئیچ جدا کننده و سوئیچ تماس: ZW20-12 ((F)) می تواند به عنوان یک سوئیچ جدا کننده یا سوئیچ تماس در پیکربندی شبکه حلقه ای سیستم های توزیع برق استفاده شود.اجازه می دهد تا باز و بسته شدن مدار در طول نگهداری و یا شرایط خطا.
2دستگاه سوئیچ اتوماتیک: به عنوان یک دستگاه سوئیچ اتوماتیک عمل می کند و امکان اجرای سوئیچ بار را در پیکربندی شبکه حلقه ای فراهم می کند.این ویژگی انعطاف پذیری و کارایی توزیع برق را افزایش می دهد.
3سوئیچ مرزی: در خطوط شاخه ای منبع برق، قطع کننده مدار ZW20-12 ((F) می تواند به عنوان یک سوئیچ مرزی یا "سگ نگهبان" عمل کند." به نظارت و محافظت از خط شاخه در برابر نقص ها و شرایط غیرطبیعی کمک می کند.
4بازپوشاندن و بخش بندی: قطع کننده می تواند به عنوان بازپوشاندن و بخش بندی در شبکه های توزیع هوایی عمل کند.آن را به طور خودکار قدرت پس از خرابی موقت بازگرداند و جدا کردن بخش های معیوب به حداقل رساندن تاثیر قطع.



ساختار:

1محافظت و نظارت بر رله میکرو کامپیوتری: قطع کننده مدار ZW20-12 دارای یک دستگاه محافظت و نظارت بر رله مبتنی بر میکرو کامپیوتری به عنوان کنترل کننده آن است.این تکنولوژی پیشرفته اجازه می دهد تا تشخیص دقیق و هوشمند خطا، تجزیه و تحلیل و کنترل، بهبود عملکرد کلی و قابلیت اطمینان قطع کننده مدار.

2مقاومت در برابر آب و هوا و تهویه: قطع کننده برای مقاومت در برابر آب و هوا و تهویه طبیعی طراحی شده است.شامل مواد قوی و اقدامات حفاظتی برای اطمینان از عملکرد قابل اعتماد حتی در شرایط محیط زیست سخت، افزایش دوام و طول عمر آن.

3اتصال کانکتور هواپیمایی: مدل کاربردی قطع کننده مدار ZW20-12 از طریق کانکتور هواپیمایی به بدن سوئیچ متصل می شود.این نوع کانکتور ها اتصال امن و قابل اعتماد را فراهم می کنند، به حداقل رساندن خطر اتصالات گسسته یا معیوب و اطمینان از ارتباطات و کنترل پایدار بین کنترل کننده و بدن سوئیچ.

4قابلیت اطمینان و سطح حفاظت اتصال بالا: قطع کننده اتصال قابلیت اطمینان اتصال خوبی را فراهم می کند و اتصال الکتریکی ثابت و ایمن را در سیستم تضمین می کند.سطح بالایی از حفاظت را ارائه می دهد.، حفاظت از اجزای داخلی و مدارهای الکتریکی در برابر عوامل خارجی مانند گرد و غبار، رطوبت و آسیب فیزیکی.

5کانال های ورودی آنالوگ: کنترل کننده قطعات مدار ZW20-12 شامل چهار کانال ورودی آنالوگ است. این کانال ها پارامترهای مختلف الکتریکی را کنترل می کنند، از جمله جریان فاز A،جریان فاز C، جریان دنباله ای و ولتاژ فاز BC. نظارت در زمان واقعی و مقایسه این مقادیر با آستانه های از پیش تنظیم شده امکان تشخیص دقیق خطا و اقدام مناسب را فراهم می کند.

6تشخیص و درمان خطا: کنترل کننده به طور مداوم پارامترهای الکتریکی را کنترل می کند و آنها را با مقادیر ثابت برای تشخیص خط خطا مقایسه می کند.کنترل کننده پردازش مربوطه را آغاز می کند.، مانند فعال کردن قطع کننده یا فعال کردن اقدامات حفاظتی، اطمینان از کارایی و به موقع

شرایط محیط زیست:

دمای هوای محیط: -40°C تا +70°C.

ارتفاع: بیش از 3000 متر از سطح دریا.

هوای اطراف ممکن است با گرد و غبار، دود، گاز های خوردنی، بخار یا مه نمک آلوده شود. درجه آلودگی: سطح IV.

سرعت باد نباید بیش از 34 متر در ثانیه باشد (معادل فشار 700Pa در سطح استوانه ای).

لرزش ها یا فعالیت لرزه ای از سوی دستگاه های کنترل و کنترل خارجی می تواند نادیده گرفته شود.

دامنه تداخل الکترومغناطیسی ایجاد شده در سیستم ثانویه بیش از 1.6kV نیست.




پارامترهای فنی:

GW9-10
